KDS晶振,石英晶振,UM-4晶振,DIP直插晶振

频率：10-150MHz

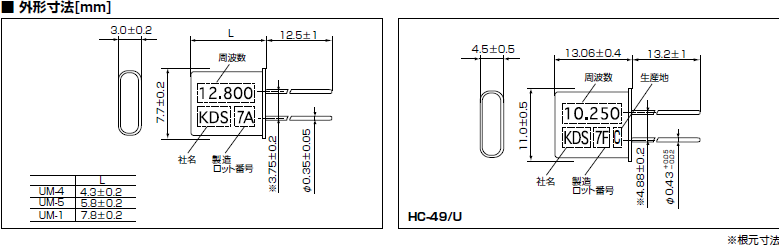

尺寸：7.7*4.3*3.0mm

引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,石英晶振,UM-4晶振,DIP直插晶振,1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产，在加古川市完成新总部。

1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器。

1980年开设鸟取工厂（目前鸟取生产部）对石英晶体谐振器生产增加。同年开始生产石英晶体滤波器和时钟晶振。

1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器，石英晶体振荡器,有源晶振的香港和中国市场。

1983年大阪证券交易所二期上市。

1984年独立完成中心实验室，开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地，部分设备和石英谐振器，开始大规模生产光学低通滤波器。

1985年打开德岛第二厂开始生产陶瓷产品，有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市。

1987名古屋办事处开业。开始生产温补晶振（TCXO）和压控晶体振荡器（VCXO）。

1988建立大真空（新加坡）有限公司加强在东盟地区销售。

1989更改公司名称大真空第三十周年。建立了PT。KDS晶振印度尼西亚启动海外生产石英晶体谐振器。KDS晶振,石英晶振,UM-4晶振,DIP直插晶振 TH-1 890

引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.KDS晶振,石英晶振,UM-4晶振,DIP直插晶振 TH-2 890

KDS晶振规格	单位	UM-4晶振频率范围	石英晶振基本条件
标准频率	f_nom	10-150MHz	标准频率
储存温度	T_stg	−30-＋80℃	裸存
工作温度	T_use	-10°C ～ +75°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

UM系列

TH-4 890

存储事项，KDS晶振,石英晶振,UM-4晶振,DIP直插晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

?（1）柱面式产品和DIP音叉晶振产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301

[ DIP ]

SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD贴片晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。KDS晶振,石英晶振,UM-4晶振,DIP直插晶振 TH-5 890
