京瓷晶振,贴片晶振,KV7050S-P3晶振,7050压电控制晶振

频率：600-700MHZ

尺寸：7.0*5.0*2.0mm

贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。

咨询热线：0755-27872782

相关产品说明下载PDF资料

京瓷晶振,贴片晶振,KV7050S-P3晶振,7050压电控制晶振。日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768KHZ,时钟晶体,压电石英晶体，石英晶振,有源晶振,压控石英晶体振荡器等器件，他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”，它由象征追求更广阔的领域，展翅面向未来的企业商标和企业标识构成。1982年10月，公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际，便开始启用这一标识。作为象征性标记的颜色，选择了富有热情和挑战意味的红色。

“The New Value Frontier”(即在最尖端领域不断创造新价值)是京瓷晶振向社会发出的能够表现公司强烈意愿的宣言。京瓷晶振将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态。 TH-1 890

那小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。京瓷晶振,贴片晶振,KV7050S-P3晶振,7050压电控制晶振 TH-2 890

Kyocera晶振规格	单位	KV7050S-P3晶振频率范围	石英晶振基本条件
标准频率	f_nom	600-700MHZ	标准频率
储存温度	T_stg	−20-＋80℃	裸存
工作温度	T_use	−10-＋60℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

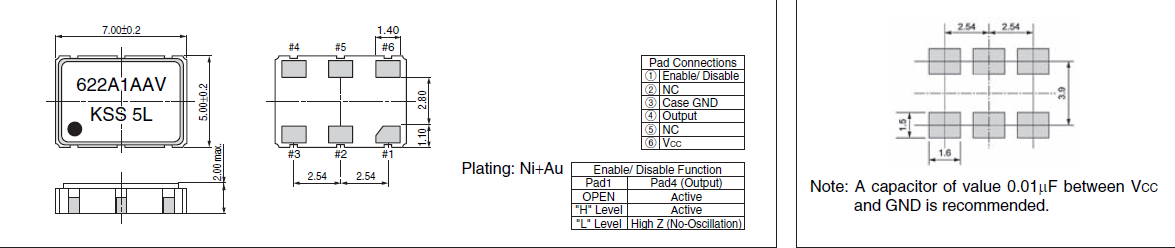

KV7050S-P3 7050 6P

TH-4 890

超声波清洗，京瓷晶振,贴片晶振,KV7050S-P3晶振,7050压电控制晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在石英晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。京瓷晶振,贴片晶振,KV7050S-P3晶振,7050压电控制晶振 TH-5 890
