ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器

频率：10.7MHZ

尺寸：7.0*7.0*4.0mm

插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. 作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

咨询热线：0755-27872782

相关产品说明下载PDF资料

ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器， ECS Inc.晶振集团与世界各地的组织合作,几乎每一个行业,以及每一个规模,从初创企业到全球财富500强组织.所使用到的晶振,贴片晶振,石英晶体振荡器,有源晶振压控晶振等元件遍布各行各业.

•工业应用例如监控、过程控制、RFID、库存跟踪、自动售货监控、数据链接、条形码阅读设备

•商业应用程序,如门播音员、照明和水控制、安全与访问系统、门控、远程激活、记分牌、订购和寻呼系统

•汽车应用例如远程无钥匙入口和轮胎压力监测

•消费者产品,如电子玩具、家庭安全、门和车库门、intercoms、气象站和灌溉控制器

•医疗产品,如病人呼叫和监控系统、残疾人辅助设备、远程病人数据记录和实时无线监控设备.

•网络、存储、4G BTS、女性细胞、视频、Sonet / SDH、服务器、电信和工业监控系统、ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器

TH-1 890

插件三脚陶瓷晶振跟贴片的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路. ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器

作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种：

7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器 TH-2 890

ECSInc晶振规格	单位	L10.7晶振频率范围		石英晶振基本条件
标准频率	f_nom	10.7MHZ	标准频率
储存温度	T_stg	-40°C ～ +80°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

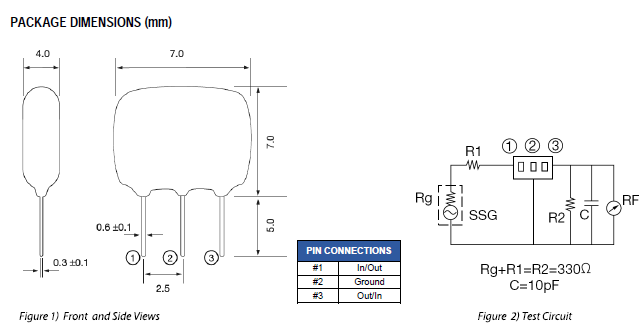

L10.7 7-4

TH-4 890

自动安装时的冲击，ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。

另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器 TH-5 890

ECS Inc国际晶振集团按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.

建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.

ECS Inc国际晶振集团对员工进行环境保护知识培训,提高其环境意识,建立环境职责,自觉改进、预防对环境的负面影响.

在产品的全过程中努力节能降耗,实现资源消耗最小化.对产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.

ECS Inc国际晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. ECS晶振,陶瓷晶振,L10.7晶振,ZTT陶瓷滤波器 TH-6 890
