PLETRONICS晶振,贴片晶振,LV77D晶振,7050LVDS输出晶振

频率：80-325MHZ

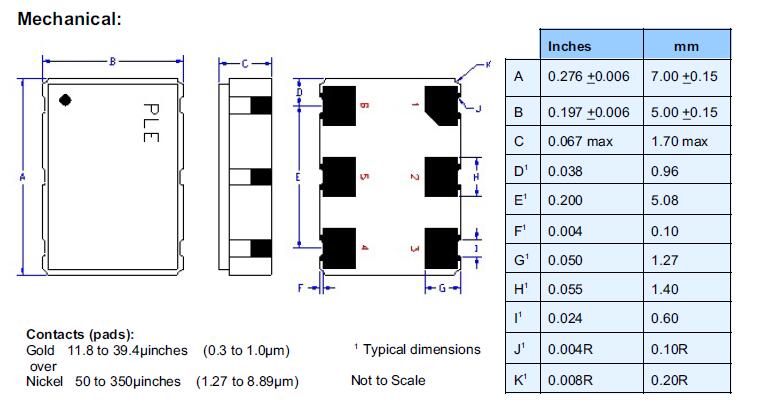

尺寸：7.0*5.0*1.7mm

高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

咨询热线：0755-27872782

相关产品说明下载PDF资料

PLETRONICS晶振,贴片晶振,LV77D晶振,7050LVDS输出晶振，Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉. TH-1 890

小型石英贴片晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.PLETRONICS晶振,贴片晶振,LV77D晶振,7050LVDS输出晶振

PLETRONICS晶振	标示	LV77D晶振	晶振基本信息对照表
标准范围	f0	80-325MHZ
電源電圧	Vcc	2.5V
输出电流	Icc	3.5mA max.	Vcc=2.5V
频率负载	HCSL	15pF	LVDS出力
标准频率偏差	f_tol	±25、±25、±50×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8~80MHz)	10%Vcc～90%、HCSL=15pF
