京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振

频率:1.5-80MHz

尺寸:2.0*1.6*0.8mm

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

咨询热线:0755-27872782

JC-1

        京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振。为打造能让客户满意的质量,京瓷晶振集团制定了“京瓷晶振质量方针”。 所有业务均根据该京瓷晶振品质方针来开展,力争成为全球信赖的企业。另外,从计划阶段着手,致力于为客户提供满意的产品。

    京瓷晶振质量方针:

    1.优先考虑地球环境与产品安全。

    2.坚持客户第一原则,提供富有魅力的产品与服务。

    3.从最初开始,正确地工作,成为全球质量领军企业。TH-1 890

    高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使京瓷石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

    小型石英贴片晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振TH-2 890

Kyocera晶振规格

单位

MC2016K晶振频率范围

石英晶振基本条件

标准频率

f_nom

1.5-80MHz

标准频率

储存温度

T_stg

−40-+85℃

裸存

工作温度

T_use

−10-+70℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

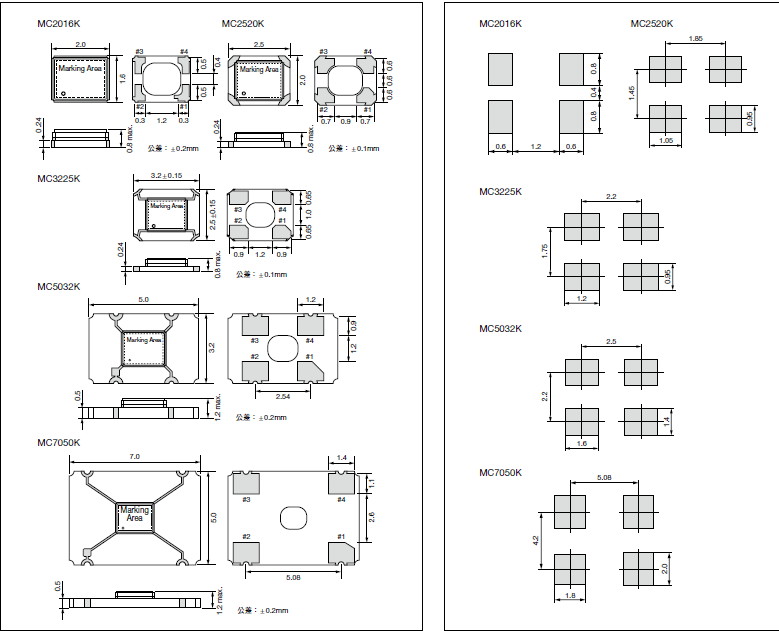

clock_mc_2.0_1.6_2.5_2.0_3.2_2.5_5.0_3.2_7_5

TH-4 890

    石英晶振存储事项,京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振

    (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

    正常温度和湿度:

    温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

    (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

    安装时注意事项

    耐焊性

    加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

    ?(1)音叉晶振柱面式产品和DIP产品

    型号 焊接条件

    [ 柱面式 ]

    C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s

    请勿加热封装材料超过+150°C

    [ 柱面式 ]

    CA-301

    [ DIP ]

    SG-51 / 531, SG-8002DB DC,

    RTC-72421 / 7301DG +260°C或低于@最大值 10 s

    请勿加热封装材料超过+150°C

    (2)SMD晶振产品回流焊接条件(实例)

    用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

    尽可能使温度变化曲线保持平滑。京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振TH-5 890

    京瓷株式会社发展史:

    1959年于4月1日在京都市中京区西之京原町101番地建立公司总部并设立工厂(注册资金300万日元、员工28名)。作为一家精密陶瓷的专业生产商“京都陶瓷株式会社”开始创业.

    1971年1月与Feldmühle公司在德国成立了合资公司(现Kyocera Fineceramics GmbH)

    1972年10月在日本设立鹿儿岛国分工厂,生产销售石英晶振,有源晶振,压控晶体振荡器等元器件。

    1975年7月美国Kyocera International, Inc. 总公司及工厂搬迁至美国圣迭戈

    1979年12月在日本设立鹿儿岛电子株式会社

    1980年8月在日本设立滋贺八日市工厂

    1982年10月1日与Cybernet工业(株)等4家相关公司合并,新公司更名为“京瓷株式会社”

    1990年1月AVX集团加盟京瓷集团

    1990年3月在美国成立Kyocera Industrial Ceramics Corp.

    1995年12月在中国成立上海京瓷电子有限公司,主要生产销售晶振,石英晶振, 高精密的石英晶体谐振器普通有源晶振(SPXO)、压控振荡器,贴片晶振等器件。京瓷晶振,贴片晶振,MC2016K晶振,MC2016K25.0000C16ESH晶振TH-6 890
