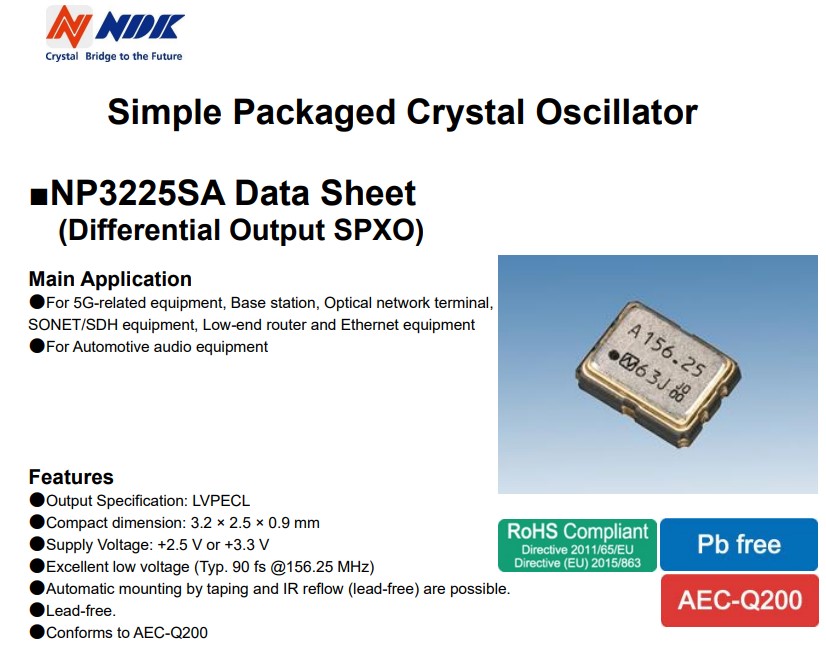

以太网设备6G晶振,NP3225SA-156.250000MHZ-NSC5342B,NDK差分石英晶振
频率：156.250000MHz
尺寸：3.2x2.5x0.9mm
以太网设备6G晶振,NP3225SA-156.250000MHZ-NSC5342B,NDK差分石英晶振，日本电波株式会社NDK晶振，进口晶振型号：NP3225SA，编码为：NP3225SA-156.250000MHZ-NSC5342B，频率为：156.250000MHz，小体积晶振尺寸：3.2x2.5x0.9mm，六脚贴片晶振，SPXO石英晶体振荡器，LV-PECL输出差分晶体振荡器，电源电压：+2.5 V或+3.3 V，极好的低电压（典型值：90 fs@156.25 MHz），工作温度范围：-40℃至+105℃，可以通过胶带和IR回流（无铅）进行自动安装。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低相位噪声，耐热及耐环境等特点。符合AEC-Q200。NP3225SA石英晶振应用于：基站，光网络终端，SONET/SDH设备、低端路由器和以太网设备，汽车音响设备，车载控制器，汽车电子设备，无线网络，蓝牙模块，物联网，机顶盒、路由器/交换机、仪器仪表、光纤通信，GPS全球定位系统等应用。

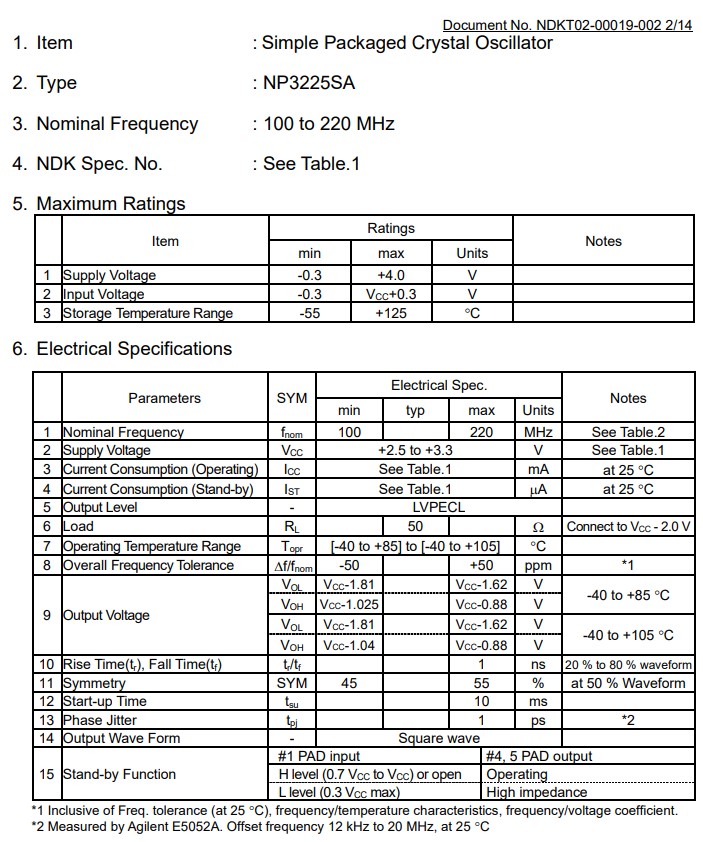

以太网设备6G晶振,NP3225SA-156.250000MHZ-NSC5342B,NDK差分石英晶振，参数表
| Item | Symbol | NP3225SA 参数说明 | Unit | |||
| Nominal frequency range | fnom | 100 to 175 | 175 to 220 | MHz | ||
| Package size (L×W×H) | - | 3.2×2.5×0.9 | mm | |||
| Supply voltage | Vcc | +2.5 to +3.3 | V | |||
| Current consumption | ICC | Max. 60 | Max. 70 | mA | ||
| Stand-by current | IST | Max. 15 | Max. 30 | Max. 15 | Max. 30 | μA |
| Output specification | - | LVPECL | - | |||
| Load | RL | 50 | Ω | |||
| Storage temperature range | Tstr | -55 to +125 | ℃ | |||
| Operating temperature range | Topr | -40 to +85 | -40 to +105 | -40 to +85 | -40 to +105 | ℃ |
| Overall frequency tolerance | Δf/fnom | Max. ±50 | ppm | |||
| Output voltage | VOL | VCC -1.81 to VCC -1.62 (-40 to +85℃) | V | |||
| Output voltage | VOH | VCC -1.025 to VCC -0.88 (-40 to +105℃) | V | |||
| Output voltage | VOL | VCC -1.81 to VCC -1.62 (-40 to +105℃) | V | |||
| Output voltage | VOH | VCC -1.04 to VCC -0.88 (-40 to +105℃) | V | |||
| Rise (tr), fall (tf) time (20% to 80% WaveForm) | tr/tf | Max. 1 | ns | |||
| Symmetry (20% to 80% WaveForm) | SYM | 45 to 55 | % | |||
| Start-up time | tsu | Max. 10 | ms | |||
| Phase jitter (F = 156.25 MHz) | tpj | Max. 1 | ps | |||
| Specification number （Vcc=2.5V±5%） | - | NSC5080A | NSC5189A | NSC5235A | NSC5237A | - |
| Specification number （Vcc=3.3V±10%） | - | NSC5341B | NSC5342B | NSC5235B | NSC5237B | - |

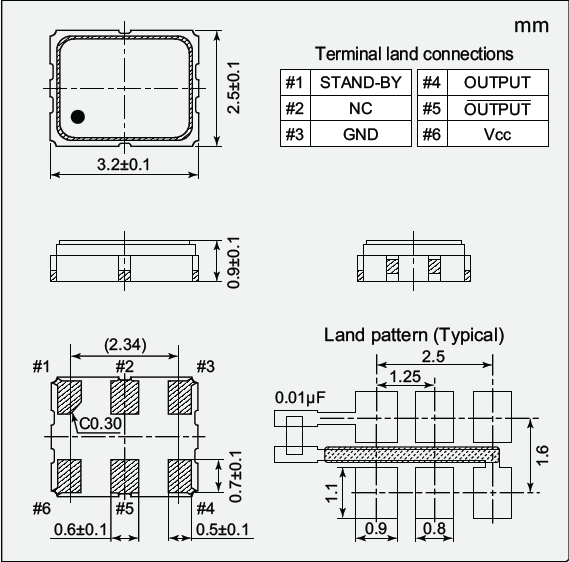

以太网设备6G晶振,NP3225SA-156.250000MHZ-NSC5342B,NDK差分石英晶振，尺寸图
以太网设备6G晶振,NP3225SA-156.250000MHZ-NSC5342B,NDK差分石英晶振
差分晶振优势：
差分晶振具有低电平，低抖动，低功耗等特性。差分晶振作为目前行业中高要求、高技术石英晶体振荡器，具有相位低、损耗低的特点。因此也被称之为"低抖动振荡器，低抖动石英晶振，低相位晶振，低损耗晶振”。
① 能够很容易地识别小信号。
② 对外部电磁干扰(EMI)是高度免疫的。
③ 能够从容精确地处理'双极'信号。
| 进口晶振 | 型号 | 频率 | 包装尺寸 | 输出方式 | 工作温度 |
| NDK晶振 | NP3225SA | 100MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 122.88MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 125MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 156.25MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 175MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 100MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 122.88MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 125MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 156.25MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 175MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 100MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 122.88MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 125MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 156.25MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 175MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 100MHZ | 贴片晶振 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 122.88MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 125MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 156.25MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 175MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 200MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 212.5MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 200MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 212.5MHZ | 3.2x2.2x0.9 | LVPECL | -40~+85 |
| NDK晶振 | NP3225SA | 200MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 212.5MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 200MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
| NDK晶振 | NP3225SA | 212.5MHZ | 3.2x2.2x0.9 | LVPECL | -40~+105 |
