NDK晶振,DIP晶振,NR-2C晶振,NR-2B晶振

频率:10~150MHZ

尺寸:7.9*6.9*mm

  具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
咨询热线:0755-27872782

NDK-21985 年 狭山事业所主楼竣工
1986 年 在爱知县冈崎市设立中部营业所
 在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.(现为 NDK Quartz Malaysia Sdn. Bhd.)
 狭山事业所新馆竣工
1988 年 在新加坡设立NDK Electronics Singapore Pte. Ltd.(现为 NDK Crystal Asia Pte. Ltd.)
 在英国设立NDK Europe Ltd.
1989 年 北在北海道函馆市建立函馆NDK株式会社
1990 年 在东京都新宿区西新宿设立总公司事务所 在东京证券交易所 市场第2部上市
1994 年 在中国江苏省建立苏州日本电波工业有限公司,生产销售石英晶振,有源晶振,压控振荡器,恒温晶体振荡器(OCXO)、陶瓷谐振器等,在意大利设立NDK Italy Srl(现为 NDK Europe Ltd. Italy Office)NDK取得ISO9001认证
1995 年 在香港成立日本电波工业(香港)有限公司

TH-1 890

  NDK晶振,DIP晶振,NR-2C晶振,NR-2B晶振插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,

普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作

  石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。TH-2 890

NDK晶振规格

单位

NR-2C / NR-2B晶振频率范围

石英晶振基本条件

标准频率

f_nom

10.00MHZ~150.0MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

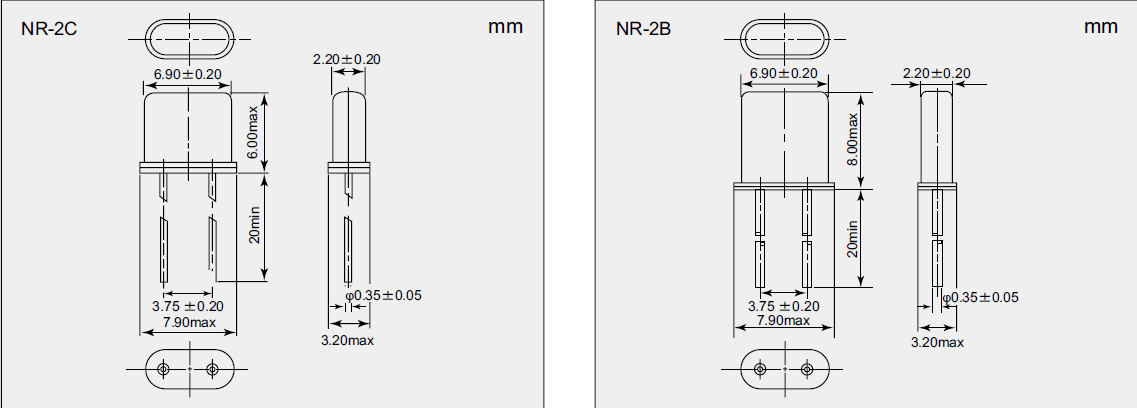

NR-2C _2B 8_6.9TH-4 890

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C +35°C,湿度 25 % RH 85 % RH(请参阅测试点JIS C 60068-1 / IEC 60068-1的标准条件章节内容)。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。TH-5 890

NDK晶振环保理念:

  NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。

  NDK石英晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。NDK晶振,DIP晶振,NR-2C晶振,NR-2B晶振TH-6 890
