NSK晶振,石英晶振,NXB UM-5晶振

频率：10~160MHZ

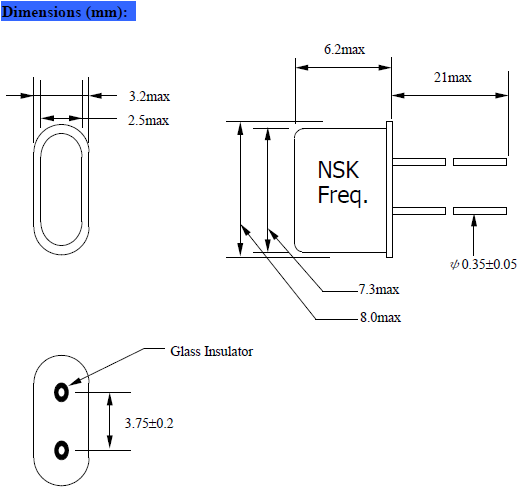

尺寸：8.0×6.2mm

因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.

咨询热线：0755-27872782

相关产品说明下载PDF资料

NSK-2

台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验，秉持着持续开发与专业技术支持，提供晶振使用最佳的解决方案及最好的服务质量。NSK晶振是津绽石英晶振科技股份有限公司于全球的销售品牌，具有良好竞争性的价格及灵活快速的交货管理。

台湾津绽NSK晶振的石英晶体振荡器,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等，并已陆续获得国内外计算机及通讯大厂认可及使用。 TH-1 890

NSK晶振,石英晶振,NXB UM-5晶振，插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一 TH-2 890

NSK晶振规格	单位	NXB UM-5晶振频率范围	石英晶振基本条件
标准频率	f_nom	10MHZ~160MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

NXB UM-5 DIP 8.0-3.2 TH-4 890

石英晶振各项注意事项：
晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了贴片晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。NSK晶振,石英晶振,NXB UM-5晶振 TH-5 890

津绽晶振环保理念

1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。

3.有效利用资源和能源，认识到资源和能源的有限性，努力进行有效利用。

4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。

5.推进环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。

6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。 TH-6 890
