NSK晶振,贴片晶振,NXD-75晶振

频率：6~125MHZ

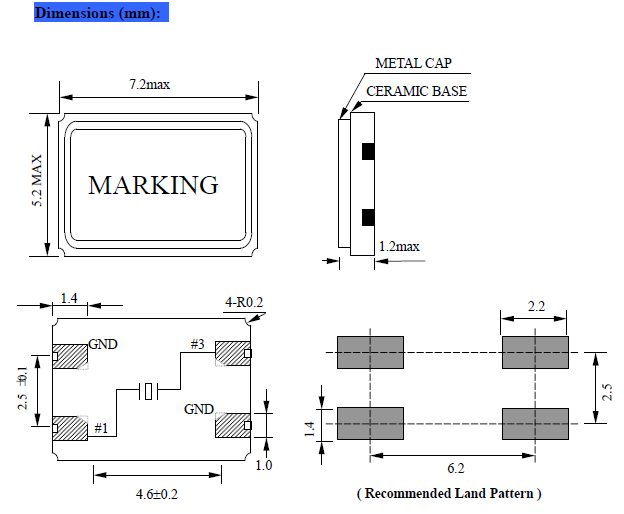

尺寸：7.2×5.2mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域

咨询热线：0755-27872782

相关产品说明下载PDF资料

NSK-2

台湾津绽NSK晶体科技股份有限公司拥有超过 10 年以上的生产经验，秉持着持续开发与专业技术支持，提供晶振使用最佳的解决方案及最好的服务质量。NSK晶振是津绽石英晶振科技股份有限公司于全球的销售品牌，具有良好竞争性的价格及灵活快速的交货管理。
台湾津绽NSK晶振的声表面滤波器,陶瓷振动子,32.768K,时钟晶体,压电石英晶体产品被广泛地运用在个人计算器、安全系统、通讯、无线应用、遥控单元和消费性电子产品等，并已陆续获得国内外计算机及通讯大厂认可及使用。 TH-1 890

NSK晶振,贴片晶振,NXD-75晶振,小型,薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。 TH-2 890

NSK晶振规格	单位	NXD-75晶振频率范围	石英晶振基本条件
标准频率	f_nom	6MHZ~125MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

NXD-75 7050 TH-4 890

关于机械性冲击

(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。

(2) SMD石英晶振,有源晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。NSK晶振,贴片晶振,NXD-75晶振 TH-5 890

台湾NSK晶振环保基本理念：

1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。

3.有效利用资源和能源，认识到温补晶振,压控晶振等资源和能源的有限性，努力进行有效利用。

4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。

5.推进环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。

6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。

NSK晶振环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。 TH-6 890
