NDK超小型振荡器,NZ1612SHB-32.768KHz-NSC5154B,无线耳机6G晶振
频率：32.768KHz
尺寸：1.6x1.2x0.6mm
NDK超小型振荡器,NZ1612SHB-32.768KHz-NSC5154B,无线耳机6G晶振，日本电波株式会社NDK晶振，型号为：NZ1612SHB，编码为：NZ1612SHB-32.768KHz-NSC5154B，频率为：32.768KHz，小体积晶振尺寸：1.6x1.2x0.6mm，重量：0.01g，四脚贴片晶振，低电流消耗类型32.768K有源晶振，石英晶体振荡器，支持宽温度范围从-40到+125℃，快速振荡启动时间是可用的相比，我们的调谐叉晶体。胶带装置可自动安装红外回流（无铅），无铅。具有超小型，轻薄型，耐热及耐环境特点，被广泛用于通讯设备，智能手机，平板电脑，无线耳机，蓝牙晶振，钟表电子，智能手表，仪器仪表设备，测试血糖仪应用，血压计应用，智能家居应用等。
NDK超小型振荡器,NZ1612SHB-32.768KHz-NSC5154B,无线耳机6G晶振，参数表
Item
Symbol
NZ1612SHB 参数说明
Unit
Nominal frequency
fnom
32.768
kHz
Package size (L×W×H)
-
1.6×1.2×0.6
mm
Supply voltage
VCC
+1.8 to +3.3
V
Current consumption
ICC
Max. 32 (Typ. 18)
μA
Current Consumption (Oscillation start-up time reduction type)
IST
Max.5
μA
Output specification
-
CMOS
-
Load
CL
Max. 15
pF
Storage temperature range
Tstr
-55 to +125
℃
Operating temperature range
Topr
-40 to +125
-40 to +105
-40 to +85
℃
Overall frequency tolerance
Δf/fnom
Max. ±100
Max. ±50
Max. ±30
ppm
Output voltage
VOL
Max. 0.1 VCC
V
Output voltage
VOH
Min. 0.9 VCC
V
Rise (tr), fall (tf) time
tr/tf
Max.50
ns
Symmetry
SYM
45 to 55
%
Start-up time
tsu
Max. 30 at Vcc=1.8V
ms
Max. 20 at Vcc=2.5V to 3.3V
Frequency aging
-
Max. ±5
ppm

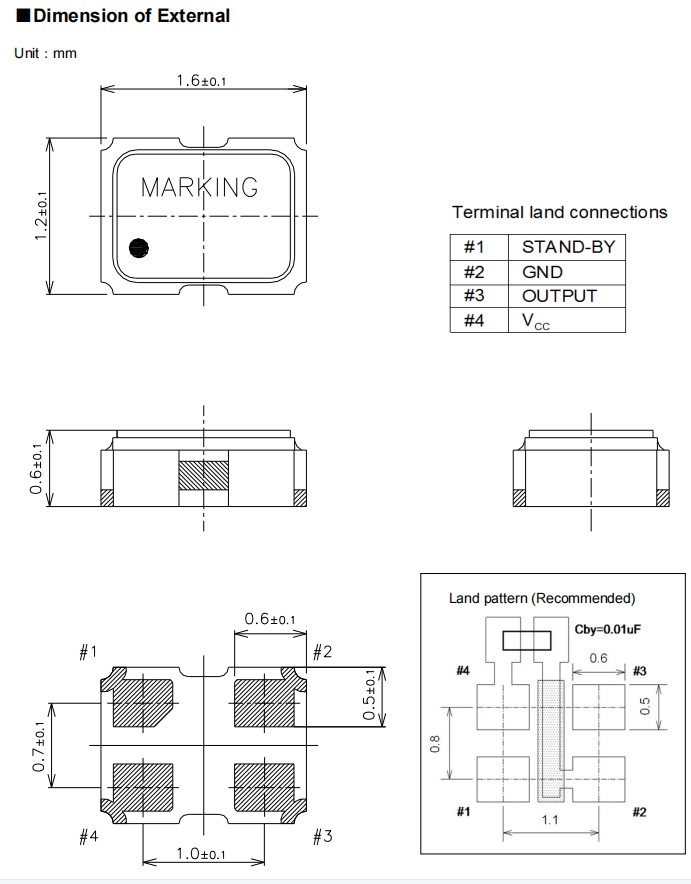

NDK超小型振荡器,NZ1612SHB-32.768KHz-NSC5154B,无线耳机6G晶振，尺寸图
NDK超小型振荡器,NZ1612SHB-32.768KHz-NSC5154B,无线耳机6G晶振

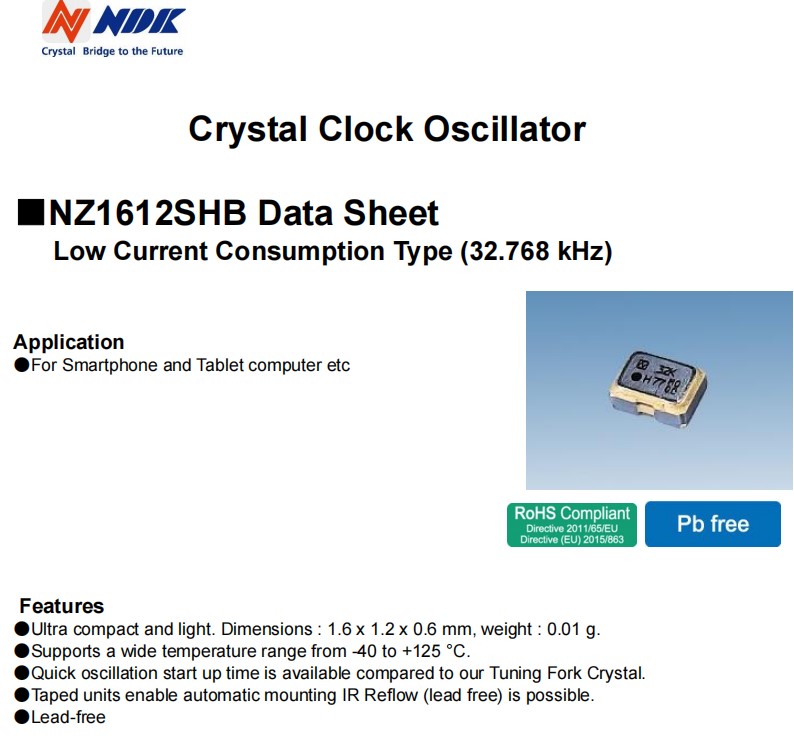

产品特点：
超紧凑，重量轻。尺寸：1.6 x 1.2 x 0.6毫米，重量：0.01克
支持-40至+125°C的宽温度范围 石英晶体振荡器
与我们的音叉水晶相比，可提供快速振荡启动时间

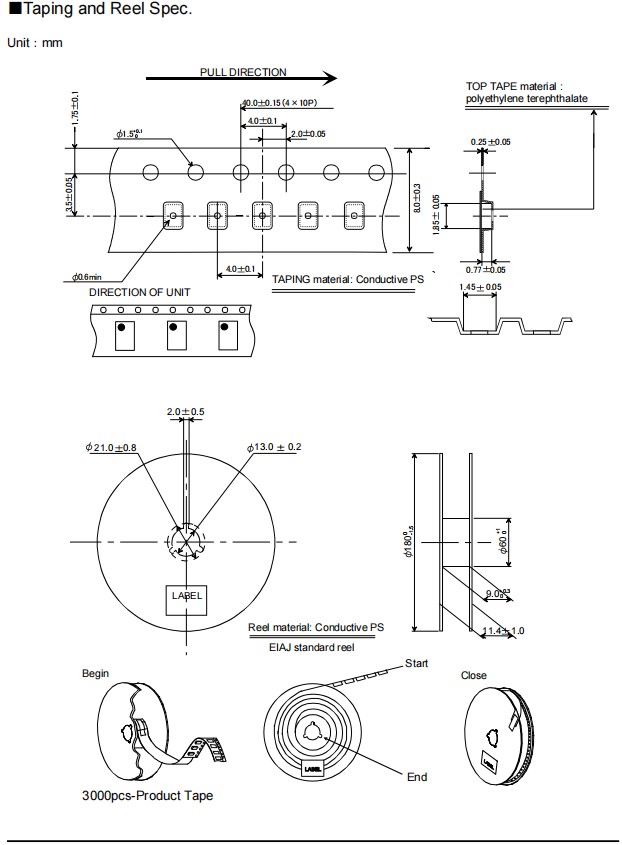

磁带装置可实现自动安装IR回流（无铅）
无铅
应用：用于智能手机和平板电脑等
32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。石英晶振32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
| 进口晶振 | 型号 | 频率 | 包装尺寸 | 输出方式 | 工作温度 | 规格编号 |
| NDK超小型振荡器 | NZ1612SH | 12MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 12.288MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 13MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 16MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 19.2MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 20MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 24MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 25MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 26MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 40MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 48MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 50MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 52MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 80MHZ | 贴片晶振 | CMOS | -40~+125 | NSC5152A |
| NDK超小型振荡器 | NZ1612SH | 12MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 12.288MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 13MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 16MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 19.2MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 20MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 24MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 25MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 26MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 40MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 48MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 50MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 52MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 80MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152B |
| NDK超小型振荡器 | NZ1612SH | 12MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 12.288MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 13MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 16MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 19.2MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 20MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 24MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 25MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 26MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 40MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 48MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 50MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 52MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 80MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152C |
| NDK超小型振荡器 | NZ1612SH | 12MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 12.288MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 13MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 16MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 19.2MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 20MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 24MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 25MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 26MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 40MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 48MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 50MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 52MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SH | 80MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5152D |
| NDK超小型振荡器 | NZ1612SHB | 0.032768MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5154A |
| NDK超小型振荡器 | NZ1612SHB | 0.032768MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5154B |
| NDK超小型振荡器 | NZ1612SHB | 0.032768MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5154C |
| NDK超小型振荡器 | NZ1612SHB | 0.032768MHZ | 1.6x1.2x0.6 | CMOS | -40~+125 | NSC5154D |
