泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振

频率：0.0137-166MHZ

尺寸：7.0*5.0*1.2mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾泰艺晶振成立于民国89年3月，前身为泰电电业股份有限公司电子部（民国65年设立），泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶振等其它频率控制元件制造商。主要产品包括『石英晶振』、『石英晶体振荡器』、『压控晶体振荡器』、『温补晶振』，并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商，完整的晶振产品线提供一次性购足的服务。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振 TH-1 890

泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振；有源石英贴片晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振 TH-2 890

型号		OC晶振 (OSC)
输出频率范围		0.0137-166MHZ
标准频率		2.048/25/26/27/50/66.667/100/125MHZ
电源电压范围		1.8~3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=166MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦166MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

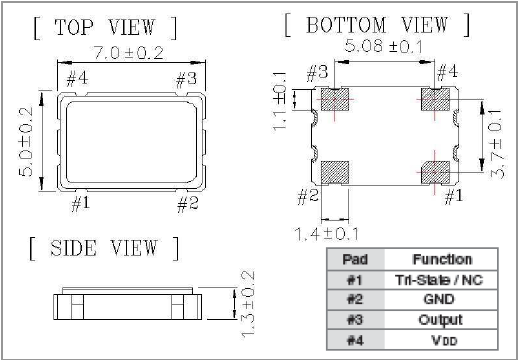

OC 5070

TH-4 890

石英晶体振荡器机械振动的影响
当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振

PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振
TH-5 890

自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控晶振,SMD晶振。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振

泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务，相信透过信息公开与揭露CSR报告书，对建立一个平衡与和谐的利害关系人良性互动网络有帮助，更能促进企业健康稳定的成长。泰艺晶振,贴片晶振,OC晶振,OCETGLJANF-27.000000晶振
