泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振

频率：90-125MHZ

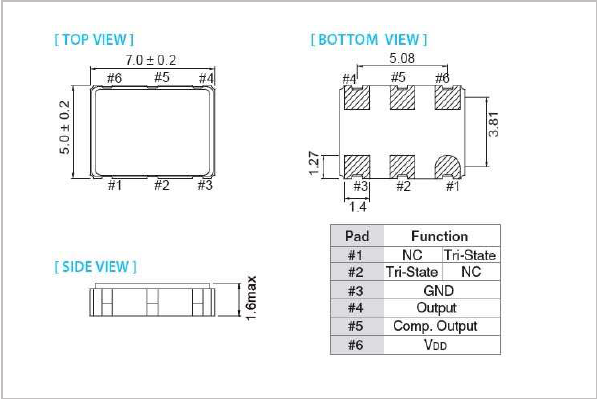

尺寸：7.0*5.0*1.5mm

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

咨询热线：0755-27872782

相关产品说明下载PDF资料

自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控晶体振荡器,贴片晶振。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。

虽然现在的贴片晶振都转型为以3225晶振及2520晶振为主，但泰艺电子的这款7050普通有源晶振依旧不为过时，仍活跃于一些需要它的电子领域。尤其是高频领域依旧还是7050贴片石英晶振等大体积晶振晶体的领域，3225晶振及2520晶振频率范围一般在8-52MHZ之间居多，而7050晶振则可以高达200MHZ，低至零点几兆赫兹，宽频无异是它的一大优点。泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振 TH-1 890

泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振；贴片石英晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。

贴片式石英晶体振荡器，低电压启动功率，并且有多种电压供选择，比如有1.8V，2.5V，3.3V，3.8V，5V等，产品被广泛应用于，平板笔记本，GPS系统，光纤通道，千兆以太网，串行ATA，串行连接SCSI，PCI-Express的SDH / SONET发射基站等领域，符合RoHS/无铅。泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振 TH-2 890

型号		OT晶振 (HCSL输出)
输出频率范围		90-125MHZ
标准频率		100MHZ
电源电压范围		2.5-3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=100MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦100MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

OT HCSL 5070 TH-4 890

晶振清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击

虽然石英贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振
装载
＜SMD产品＞

SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞

当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管

保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。泰艺晶振,贴片晶振,OT晶振,HCSL标准输出晶振
TH-5 890
