泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振

频率：10-1500MHZ

尺寸：7.0*5.0*1.75mm

贴片石英晶振7050mm尺寸系列，晶体内部采用了真空封装技术，是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的石英晶振供应链管理掌握原材物料的来源，满足客户对石英晶体频率元件的需求。目前主要的石英产品有：广泛用途石英晶振（Crystal），小型化贴片石英晶体振荡器（SMD XO），压控晶振（VCXO）。台湾泰艺电子秉着展望未来，快速发展，更快更好的生产旗帜不断为广大晶振采购商带来更优质的晶振选择。泰艺电子还有一套完善健全的企业管理机制和企业文化，销售：发展自有品牌及策略性客户、拓展全球化渠道；产能：经济化、规模化；产品：高频、高精度、轻、薄、短、小；制程：标准化、自动化、信息化与弹性化；供应链：交期短、库存低。

虽然现在的贴片晶振都转型为以3225晶振及2520晶振为主，但泰艺电子的这款7050普通有源晶振依旧不为过时，仍活跃于一些需要它的电子领域。尤其是高频领域依旧还是7050贴片石英晶振等大体积晶振晶体的领域，3225晶振及2520晶振频率范围一般在8-52MHZ之间居多，而7050晶振则可以高达200MHZ，低至零点几兆赫兹，宽频无异是它的一大优点。泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振 TH-1 890

泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振；贴片式有源石英晶体振荡器，低电压启动功率，并且有多种电压供选择，比如有1.8V，2.5V，3.3V，3.8V，5V等，产品被广泛应用于，平板笔记本，GPS系统，光纤通道，千兆以太网，串行ATA，串行连接SCSI，PCI-Express的SDH / SONET发射基站等领域，符合RoHS/无铅。

有源晶振根据功能作用有几大分类别，其中差分晶振是所用类别中价格最贵的一颗，它与其他石英晶振的价格差距有几倍之高，很多晶振采购商都会好奇为什么差分晶振价格要这样昂贵，是晶振厂家暴利吗，其实不然，差分晶振之所以价格如此昂贵完全是因为它本身的高要求高标准所决定的。泰艺晶振,贴片晶振,OT晶振,OTETGCVTNF-125.000000晶振

TH-2 890

型号		OT-M晶振 (LVDS/LVPECL)
输出频率范围		10-1500MHZ
标准频率		106.25/125/133.33/150/155.52/156.52/187.5/212.5/312.5/622.08MHZ
电源电压范围		2.5-3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=125MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦125MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

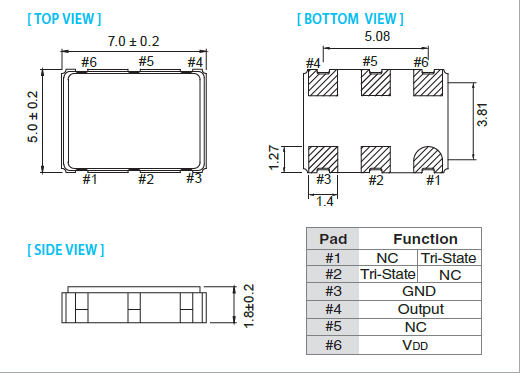

OT-M 7050

TH-4 890

清洗

关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个有源晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振

撞击

虽然进口晶体振荡器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞

SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片振荡器产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞

当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振

保管

保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。
TH-5 890

自泰艺晶振电子自公司成立以来，秉持对环境保护承诺宣言：『还给后代一个干净的地球』，所有活动应遵从以下政策：
1. 晶振,石英晶振,有源晶振,压控晶振自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击，避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题，以《不产生、不使用》为最高指导原则。
2.若无法避免需产生或使用时，应管制单位产生量及使用量，做持续性之追踪管制、改进并制定预防方案或是降低污染量，水电等消耗性（能）资源使用，应从系统研究改善使用效率，以达成节约能源之目标。
3. 泰艺晶振公司所有活动皆遵循环保法规及承诺，作好绿色设计与生产以及污染预防，减少使用危害环境的原物料，积极节约材料资源，降低对整体环境冲击的影响，实施相关预防矫正、持续改善作业，落实与维护环境保护，响应全球环保运动。
4.藉由环境稽核确认环境改善绩效，使公司所有活动过程均能达成环境目标及标的，并期望透过泰艺晶振公司全体员工共同努力，贡献爱护地球的一份心力。泰艺晶振,贴片晶振,OT-M晶振,6脚贴片差分晶振
