泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振

频率：10-1500MHZ

尺寸：5.0*3.2*1.25mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应10.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

6035晶振，5032石英晶体振荡器，4025mm贴片晶振系列，其产品晶体晶片采用了真空退火技术：高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，通过合理的真空退火技术可提高产品的主要参数的稳定性，提高产品的年老化特性。 TH-1 890

泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振；5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

TH-2 890

型号		OW-M晶振 (LVPECL/LVDS)
输出频率范围		10-1500MHZ
标准频率		106.25/125/133.33/150/155.52/187.5/212.5/622.08MHZ
电源电压范围		2.5-3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=125MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦125MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

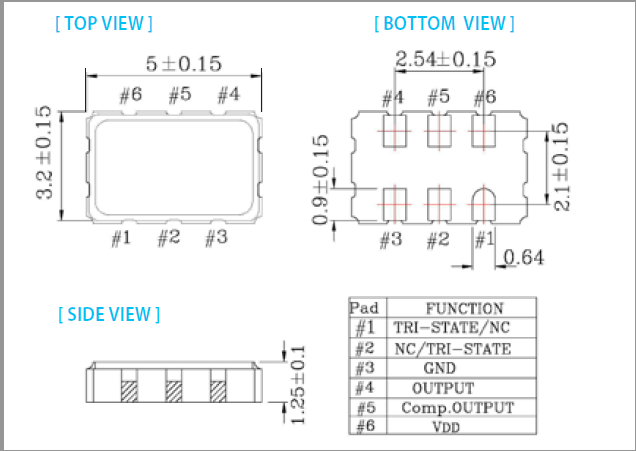

OW-M 5032

TH-4 890

石英晶振存储事：项泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4）请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。泰艺晶振,贴片晶振,OW-M晶振,OWJMDCLANF-622.080000晶振

TH-5 890
