爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器

频率：2 MHz - 60 MHz

尺寸：2.5 × 2.0 × 0.8 mm

爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器

晶体振荡器 (SPSO) 输出:CMOS 车载用

频率范围: 2 MHz - 60 MHz

电源电压: 1.8 V Typ. / 2.5 V Typ. / 3.3 V Typ.

电流消耗: 0.9 mA Typ. (SEB: 1.8 V 无负载条件48 MHz)

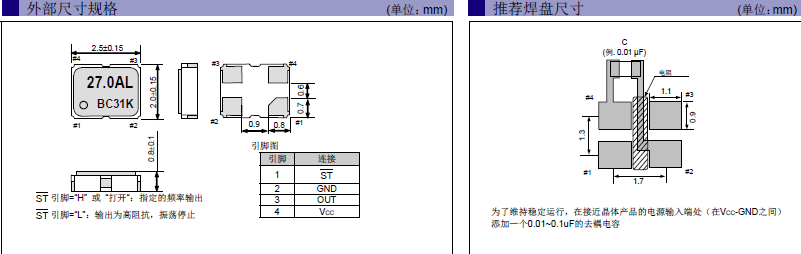

外部尺寸规格: 2.5 × 2.0 × 0.8 mm

功能：待机( ST )

工作温度范围: +105 °C - +125 °C

咨询热线：0755-27872782

相关产品说明下载PDF资料

爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器

爱普生石英晶体振荡器公司加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会. TH-1 890

爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器,crystal,石英晶振应用：数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列。

石英振荡器,OSC应用：无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.

VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等。

VC-TCXO应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.

晶体滤波器应用：无线收发器,智能手机,无线网络发射,GPS全球定位等等.

汽车产业、消费性电子、信息产业、通信产业与通信基础产业.

牵引范围（VCXO）：是针对VCXO压控晶振的参数。带有压控功能的晶振为（VCXO），即通过调节控制电压改变输出频率。牵引范围为变化频率(增大或减少)与中心频率的比值。此值一般用ppm表示。通常牵引范围大约为100 - 200ppm，取决于VCXO压控晶振的结构和所选择的晶体。爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器
TH-2 890

爱普生晶振	单位	SG-210SCBA晶振	石英晶振基本条件
标准频率	f_nom	2 MHz - 60 MHz	标准频率
储存温度	T_stg	-40°C - +125°C	裸存
工作温度	T_use	-40°C-+85°C, -40°C-+105°C, -40°C-+125°C	标准温度
激励功率	DL	0.5μW(1.0μW Max.)	推荐:1μW ～ 100μW
频率公差	f_— l	B:50 × 10-6, C:100 × 10-6 L:50 × 10-6,M:100 × 10-6 Y:50 × 10-6,W:100 × 10-6 Z:100 × 10-6,X:150 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±25 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	15 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	70ΚΩ Max.
频率老化	f_age	±3 X 10-6 / year Max.	+25°C,第一年

SG-210SEBA SDBA SCBA 2520 COMS

TH-4 890

自动安装时的冲击，爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。爱普生晶振,贴片晶振,SG-210SCBA晶振,AEC-Q200规范晶体振荡器 TH-5 890
