爱普生晶振,贴片晶振,SG-210SDB晶振,SG-210SDB 48.0000ML3晶振

频率：2 MHz -60 MHz

尺寸：2.5 × 2.0 × 0.8 mm

爱普生晶振,贴片晶振,SG-210SDB晶振,SG-210SDB 48.0000ML3晶振

晶体振荡器 (SPSO) 输出:CMOS

频率范围: 2 MHz -60 MHz

电源电压: 1.5 V Typ./ 1.8 V Typ./ 2.5 V Typ./ 3.3 V Typ.

电流消耗: 0.9 mA Typ. (SEB: 1.8 V 无负载条件48 MHz)

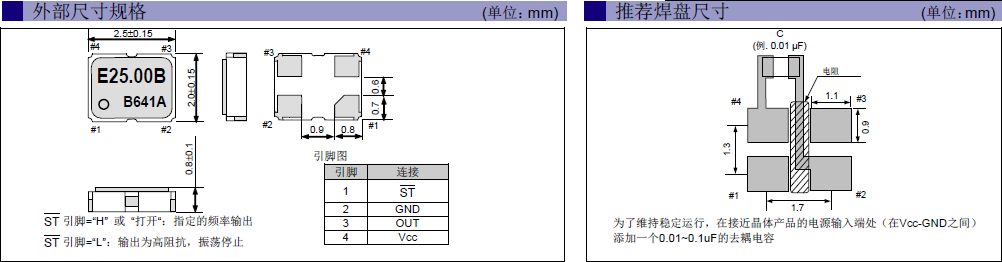

外部尺寸规格: 2.5 × 2.0 × 0.8 mm

功能：待机( ST )

工作温度范围: +105 °C / +125 °C

咨询热线：0755-27872782

相关产品说明下载PDF资料

爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.爱普生晶振,贴片晶振,SG-210SDB晶振,SG-210SDB 48.0000ML3晶振

日本精工爱普生晶体接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生晶振(中国)有限公司共同投资成立的有限责任公司(外商合资). TH-1 890

爱普生晶振,贴片晶振,SG-210SDB晶振,SG-210SDB 48.0000ML3晶振,有源晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要...

石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。 TH-2 890

爱普生晶振	单位	SG-210SDB晶振	石英晶振基本条件
标准频率	f_nom	2 MHz -60 MHz	标准频率
储存温度	T_stg	-40°C - +125°C	裸存
工作温度	T_use	-40°C-+85°C -40°C-+105°C -40°C-+125°C	标准温度
激励功率	DL	0.5μW(1.0μW Max.)	推荐:1μW ～ 100μW
频率公差	f_— l	B:±50 × 10-6, C:±100 × 10-6 L:±50 × 10-6,M:±100 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	15 pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	70ΚΩ Max.
频率老化	f_age	±3 X 10-6 / year Max.	+25°C,第一年
