JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振

频率：32.768 kHz

尺寸：13.2*4.4*4.5mm

随着科技日益高速的发展，电子元器件体积也越来越小，智能手机，平板电脑等无线通讯器材，也随着小型化，就在苹果2016年推出智能手环以来，各项智能手环通讯产品在国内陆陆续续的推出，因智能手环本身重量轻，体积小等原因，所以内部所使用的电子零件均是目前最新最小的产品。那么晶振又有那几款会使用到智能手环里面呢？32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢？以下几款对比产品：爱普生晶振品牌FC-12M，精工晶体的品牌SC-20S，西铁城晶振的CM-212H，日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振，外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

咨询热线：0755-27872782

相关产品说明下载PDF资料

JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振， Jauch石英晶振集团位于villingen - schwenningen的总部的生产设施,以及时的方式满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置和交付,并注重及时.

工作理念：

Jauch晶振作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的一致的企业社会责任意识之上的.Jauch每天都致力于为我们的员工以及我们的晶体振荡器,有源晶振石英晶振客户、供应商以及参与我们企业成功的每个人提供最高的公司治理标准.我们按照社会标准和现行法律进行所有活动.我们的基本原则,关于雇员的安全和健康,童工,歧视,公平工资,腐败,贿赂以及环境保护,都在Jauch集团的行为守则中得到了支持.我们希望每个参与公司成功的人都能遵守这些行政原则.JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振

随着科技日益高速的发展，电子元器件体积也越来越小，智能手机，平板电脑等无线通讯器材，也随着小型化，就在苹果2016年推出智能手环以来，各项智能手环通讯产品在国内陆陆续续的推出，因智能手环本身重量轻，体积小等原因，所以内部所使用的电子零件均是目前最新最小的产品。那么晶振又有那几款会使用到智能手环里面呢？32.768KHZ目前SMD品种有几款产品在智能手环中发挥最大的作用呢？以下几款对比产品：爱普生晶振品牌FC-12M，精工晶体的品牌SC-20S，西铁城晶振的CM-212H，日本大真空晶体品牌DST210A等以上几款32.768K均是目前市场上最为常用的小尺寸贴片晶振，外观尺寸2.0*1.2*0.5mm体积还不足一立米大小。

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振 TH-2 890

JAUCH晶振	单位	SMQ32晶振	石英晶振基本条件
标准频率	f_nom	32.768K	标准频率
储存温度	T_stg	-40 °C ~ +85 °C	裸存
工作温度	T_use	-20 °C ~ +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±30/±50 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30~±100 × 10^-6/-20 °C ~ +70 °C	超出标准的规格请联系我们.
负载电容	CL	10pF~30pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C~ +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

TH-3 890

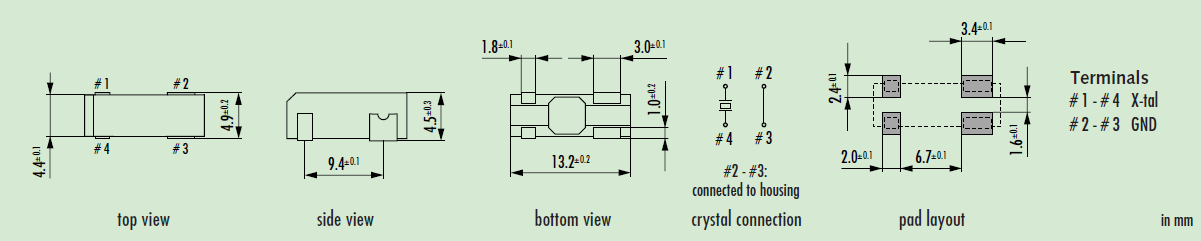

smq32 13.2-4.9

TH-4 890

存储事项，JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

音叉晶振安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

?（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式圆柱晶振 ]

CA-301

[ DIP ]

SG-51 / 531, SG-8002DB DC,

RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。、

尽可能使温度变化曲线保持平滑。JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振 TH-5 890

Jauch晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

致力于环境保护,包括预防污染.在石英晶振,有源晶振,压控振荡器产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act）,努力提高环境性能,不断改善运用系统.

Jauch晶振,石英晶体,有源晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.JAUCH晶振,贴片晶振,SMQ32晶振,32.768K陶瓷面晶振
