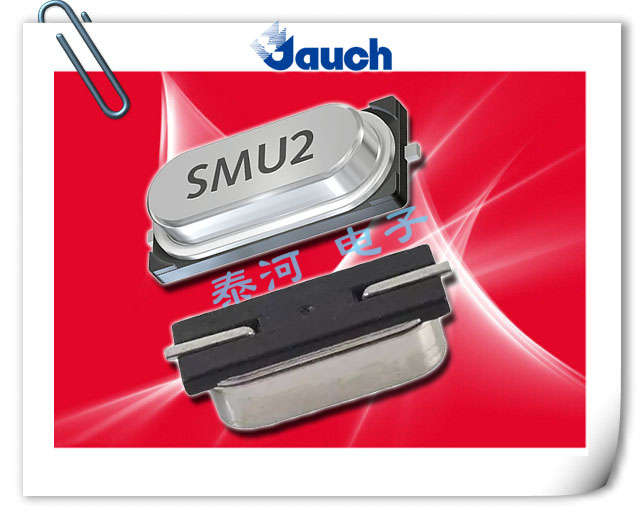

JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
频率:4-60MHZ

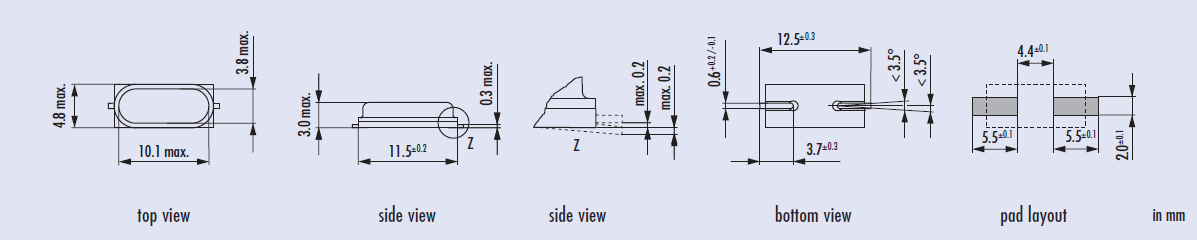

尺寸:11.5*4.8*3.8mm
JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振, Jauch晶振集团是石英晶体、晶体振荡器和电池技术的主要专家之一.公司成立于1954年,现在是一家领先的压电石英晶体元器件、压电石英晶体、有源晶体频率控制产品行业的公司,最近也有创新的MEMS计时时钟.
Jauch晶振深入的技术咨询、高应用程序和认证技术、先进的测试环境、高可用性和快速交付的产品以及世界上最大的频率生成设备仓库.
自2003年以来,Jauch Quartz France一直是Jauch集团的组成部分.快速反应时间,一个有才华员工的小而灵活的团队,以及我们强大的客户中心使我们成为典型的Jauch公司.我们提供各种压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,有源晶振,压控振荡器产品,从Jauch的产品组合.电力供应、连接器和电缆、声学组件、键盘和变压器为我们提供了在法国市场上额外的销售和增长机会.JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
随着科技数码产品的小型化发展,晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,在随着长时间的研究目前小尺寸的晶体已完全走入了成熟的阶段。那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值。
比如:3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
JAUCH晶振 |
单位 |
SMU2晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
4-60MHZ |
标准频率 |
储存温度 |
T_stg |
-40 °C ~ +125 °C |
裸存 |
工作温度 |
T_use |
-40 °C ~ +85 °C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:10μW~100μW |
频率公差 |
f_— l |
±30/±50 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30~±100 × 10-6/-40°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10pF~30pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~ +85°C, DL = 100μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存储事项,JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至贴片晶体产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
?(1)柱面式产品和DIP产品
型号 焊接条件
[ 柱面式 ]
C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD晶振产品回流焊接条件(实例)
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
Jauch晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.
实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
致力于环境保护,包括预防污染.在石英晶振,有源晶振,压控振荡器产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.
Jauch晶振,石英晶体,有源晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.JAUCH晶振,贴片晶振,SMU2晶振,低壳49SMD晶振
