SIWARD希华晶振,SX-1612无源晶振,蓝牙晶振

频率：24~54MHZ

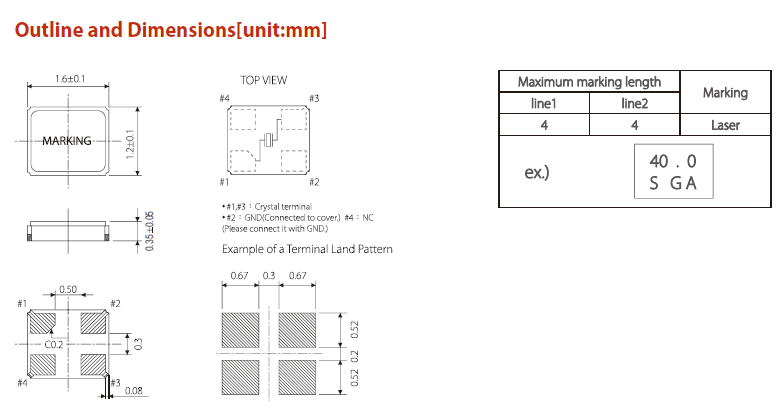

尺寸：1.6×1.2×0.35mm

1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

咨询热线：0755-27872782

TH-1 890

SIWARD希华晶振,SX-1612无源晶振,蓝牙晶振，超薄/尺寸(1.6x1.2x0.35mm) 陶瓷封装高可靠性和高稳定性。1612mm的体积可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

希华晶振科技有限公司成立于1988年，希华晶振公司正式成立,资本额为1,500万元整，开始以普通石英晶振频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品，透过最佳团队组合及先进之生产技术，建立完整的产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶振、石英晶体振荡器、石英晶体滤波器、温补晶振及电压控制型产品等，以健全的供应炼系统，为客户提供全方位的服务。

希华晶振在十年的时间里希华晶振科技刻苦专研，开发大量新产品，正式从原始普通石英晶体谐振器，慢慢的步入SMD贴片晶振，无源晶振，有源贴片晶振领域，并且成功在1998年回到祖国的怀抱，到中国广东省东莞市投资建厂, 主要生产SMD贴片晶振系列，刚开始以有源7050mm石英晶体振荡器为主。后在慢慢的开始量产常规石英晶体谐振器，后以小尺寸5032mm，3225mm，2520mm等尺寸为主。

希华晶振产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。持续致力于技术研究开发及品质落实扎根，营运据点遍布台湾、中国大陆、日本、新加坡、美国及欧洲等世界各地，使希华得以提供服务予世界电子大厂。

TH-2 890

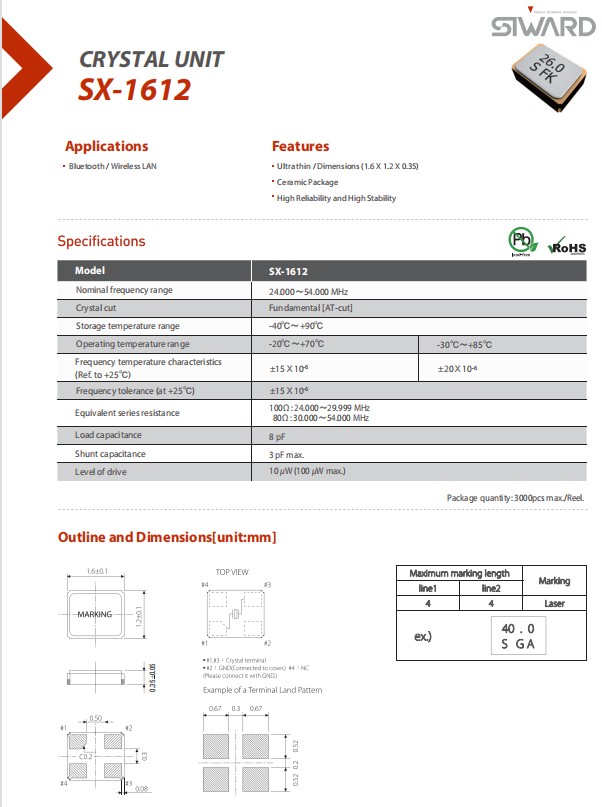

希华晶振规格	单位	SX-1612贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	24.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C～+90°C	裸存
工作温度	T_use	-20°C～+70°C，-30°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准),	+25°C 对于超出标准的规格说明,
频率公差	f_— l	(±15 × 10-6 ～ ±50 × 10-6 可用)	请联系我们以便获取相关的信息,http://www.smdcrystal.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

TH-4 890

SIWARD希华晶振,SX-1612无源晶振,蓝牙晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
