Sitime晶振,贴片晶振,SiT2018晶振

频率：1M~110MHZ

尺寸：2.9x2.8mm

Sitime可编程晶体振荡器采用全自动化半导体工艺（芯片级）,无气密性问题,永不停振.并且集成了温度补偿电路,全温度范围无温漂,-40℃-85℃全温保证；可支持1-800MHZ任一频点,精确致小数点后5位输出.可编程晶振国际标准QFN封装：7050、5032、3225、2520晶振等.被广泛应用于钟表、数码产品、车载数码、手机、对讲机、数码相机、MID平板电脑,光电技术等通讯设备及各种频率控制设备.

咨询热线：0755-27872782

Sitime-1

SiTime晶振公司,MEMS和模拟半导体公司,提供了业界最好的时间解决方案.我们的团队热衷于解决高性能电子产品中最困难的时间问题.我们已经向世界各地的客户运送了超过6.25亿台设备,占MEMS时间的90%,并且年增长率超过50%.SITIME晶振是MegaChips公司(东京证券交易所:6875)的独立子公司, 主要以生产高精度石英晶体振荡器,可编程晶体振荡器等器件为主.

在过去的几十年里,石英晶体振荡器、时钟发生器和石英晶体谐振器是电子器件中主要的参考计时元件.由于没有其他选择,OEMs和ODMs接受了石英定时装置固有的局限性.现在,有了强大的MEMS谐振器和高性能模拟电路,SiTime晶振公司已经开发出突破石英器件限制的突破性解决方案,研发出高性能贴片晶振,石英晶体振荡器,可编程石英晶体振荡器等.

SiTime晶振集团的MEMS技术起源于博世和斯坦福大学.在我们的创始人创办SiTime之前,他们花了几年时间在位于德国的博世和加州的帕洛阿尔托开发了拯救生命的MEMS解决方案.自2005年成立以来,SiTime已经开发了几代先进的kHz石英晶体和MHz MEMS谐振器,具有最高的性能、最低的漂移、最小的尺寸和最好的可靠性.我们还开发了一个全面的开发和仿真平台,确保所有MEMS谐振器的第一个硅成功.SiTime的MEMS谐振器不仅在我们销售的每一种产品中都有,其他半导体公司在其SOCs中集成了SiTime的MEMS谐振器,以提供独特的、高容量的解决方案,不需要外部时钟.

TH-1 890

Sitime晶振,贴片晶振,SiT2018晶振,随着摩尔定律的发展,SiTime晶体振荡器的硅MEMS时序产品具有半导体行业的性能轨迹.由于硅工艺和设计技术的快速发展,硅MEMS计时装置的性能继续迅速改善,并超过了基于石英的定时装置的性能.硅制造技术生产具有亚微米特征和纳米精度的设备.MEMS谐振器是在硅晶圆中制造的,它的改进是由更精细的几何图形制成的.由于SiTime石英晶体振荡器的体积相较于普通石英晶振,石英晶体要大,频率范围较广,晶体振荡器电源电压更多选择,性能佳,相位噪音较低.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

TH-2 890

项目	符号	规格说明	条件
输出频率范围	f₀	1M~110MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.smdcrystal.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

TH-3 890

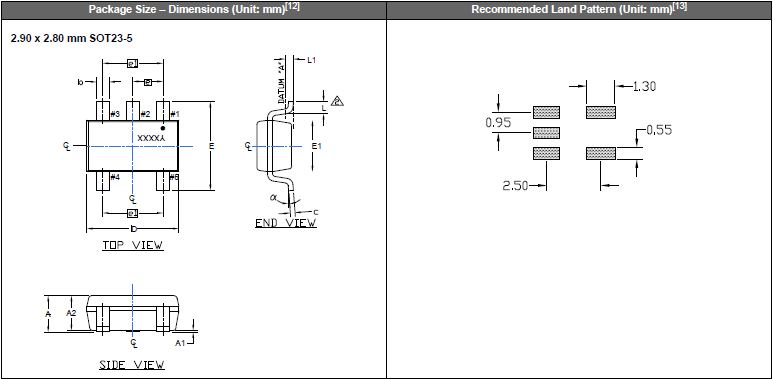

SiT2018-2.9-2.8 OSC

TH-4 890

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

TH-5 890

SiTime晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

SiTime晶振环保基本理念：

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于石英晶振晶体原材料减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.Sitime晶振,贴片晶振,SiT2018晶振

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

SiTime晶振完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架：

建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；

持续改进——持续改进环境绩效和环境管理体系的承诺；

减少石英晶振晶体材料污染,节能降耗——污染预防的承诺；

依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；

“减少污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
