CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振
频率:32.768KHz
尺寸:2.0x1.2mm

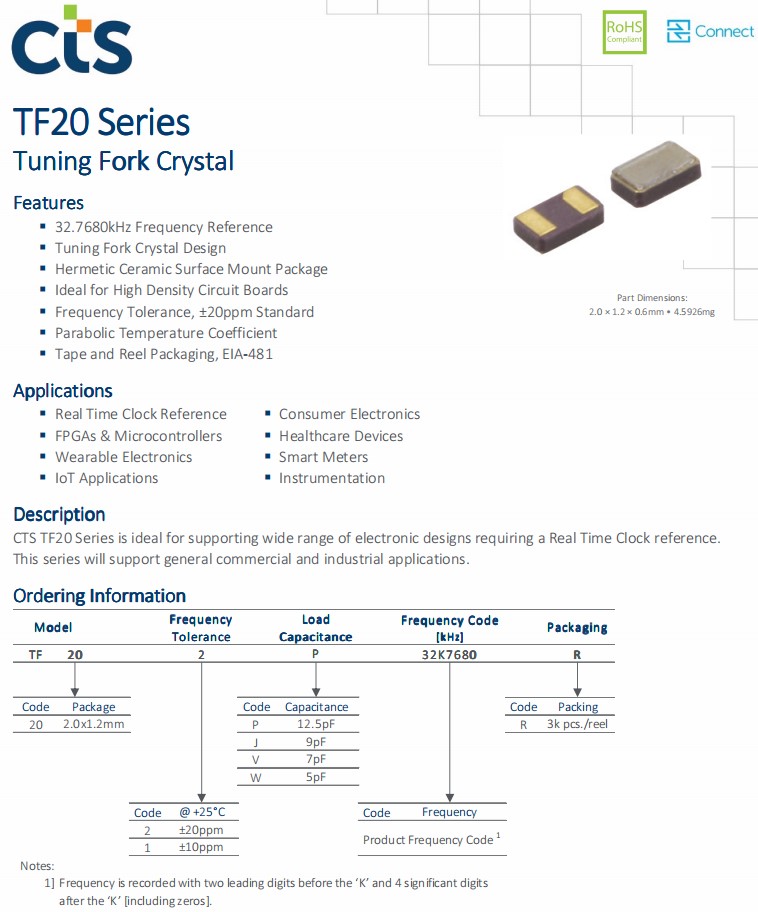

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振,美国CTS西迪斯晶振,进口晶振,TF20是一款小体积晶振尺寸2.0x1.2mm晶振,TF203P32K7680R两脚贴片晶振,32.768K晶振,TF203J32K7680R无源晶振,TF205P32K7680R石英晶振,TF205J32K7680R石英晶体谐振器,无铅环保晶振,具有超小型,轻薄型,32.7680kHz频率参考,调谐叉晶体设计,密封陶瓷表面安装包,理想的高密度电路板,频率容差,±20ppm标准,抛物线温度系数,磁带和卷轴包装,应用于:实时时钟参考,FPGA和微控制器,可穿戴电子,物联网应用,消费电子,医疗保健设备,智能电表,仪器仪表等,TF20系列是理想的支持广泛的电子设计需要一个实时时钟参考。本系列将支持一般的商业和工业应用。
CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振,参数图
CTS晶振规格 |
单位 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

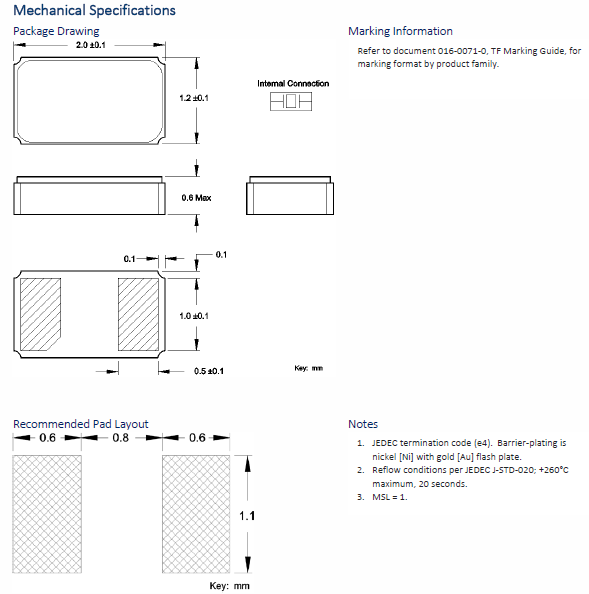

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振,尺寸图
CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振
晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,进口晶振可能导致会引发功能失常或击穿的闭门或杂散现象
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
原厂编码
CTS晶振
型号
系列
频率
包装/封装
TF322P32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF322P32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF322P32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF202P32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF202P32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF202P32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF322J32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF322N32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF323P32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF323J32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF323N32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF325P32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF325J32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF325N32K7680R
CTS Crystal
TF32
kHz Crystal (Tuning Fork)
32.768k晶体
2-SMD, No Lead
TF202J32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF203P32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF203J32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF205P32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
TF205J32K7680R
CTS Crystal
TF20
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
