泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振

频率：5-52MHZ

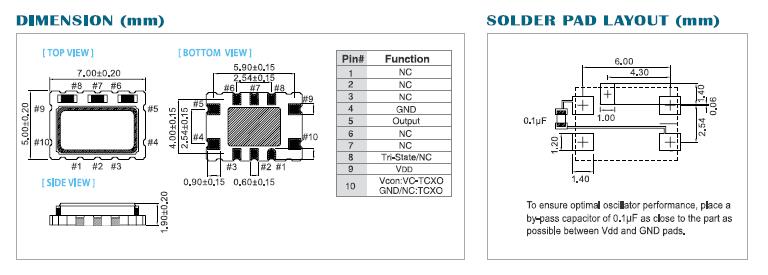

尺寸：7.0*5.0*1.9mm

贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰艺晶振电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地，客户使用石英晶体振荡器，有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振 TH-1 890

泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振；小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

石英振荡器,OSC晶振应用：无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO晶振应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等等.泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振 TH-2 890

型号		TS晶振 (VC-TCXO)
输出频率范围		5-52MHZ
标准频率		8.192/10/12.8/20/25/26MHZ
电源电压范围		3.3-5.0V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=10MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦10MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

TH-4 890

存储事项：泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性：泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用贴片晶振产品。在下列回流条件下，对晶体产品甚至贴片石英晶振产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

• （1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式石英晶体 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301

[ DIP ]

SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。泰艺晶振,贴片晶振,TS晶振,TSEAACSANF-10.000000晶振 TH-5 890
