泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振

频率：1.5-170MHZ

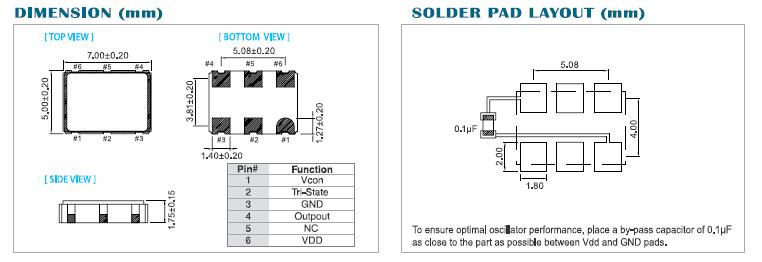

尺寸：7.0*5.0*1.75mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能，产品本身频率精度可以随着电压搞定起伏来自动调整频率，使产品永远控制在一定的频率范围，压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。

主要产品：广泛用途石英晶振（Crystal）；小型化贴片石英晶体振荡器（SMD XO）；压控有源晶振（VCXO）；

未来展望：销售—发展自有品牌及策略性客户、拓展全球化渠道；产能—经济化、规模化；产品—高频、高精度、轻、薄、短、小；制程—标准化、自动化、信息化与弹性化；供应链—交期短、库存低。泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振

TH-1 890

泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振；VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能，产品本身频率精度可以随着电压搞定起伏来自动调整频率，使产品永远控制在一定的频率范围，压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用：调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等符合RoHS/无铅。

压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅。泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振 TH-2 890

型号		TZ晶振 (VCXO)
输出频率范围		1.5-170MHZ
标准频率		10/20/25/27/32.768/35.328/38.88/61.44/122.88/153.6MHZ
电源电压范围		3.3V
电源电压（Vcc）		+3.3V
消耗电流		+1.5mA max.（f=30.72MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦30.72MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

TH-4 890

存储事项：泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性：泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用贴片晶体产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

• （1）柱面式石英晶振产品和DIP产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s 请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。泰艺晶振,贴片晶振,VT晶振,VTEUMCJANF-25.000000晶振 TH-5 890
