ConnorWinfield晶振,进口有源晶振,TX176晶振

频率：6.400MHz~50.000MHz

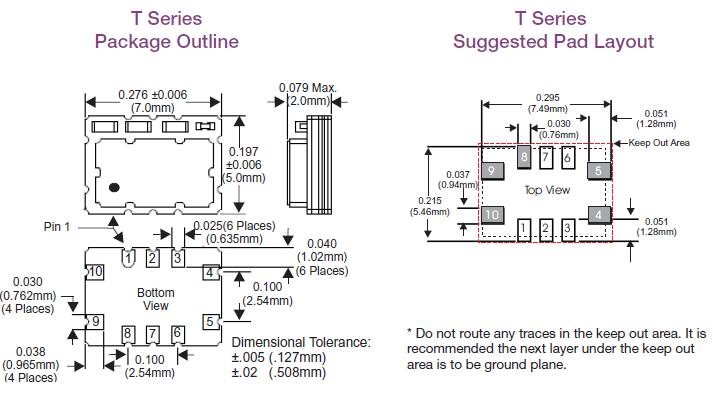

尺寸：7.0*5.0*2.0mm

温补晶振（TCXO）温补石英晶体振荡器基本解决方案,CMOS输出,输出频率6.400MHz到50.000MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.

咨询热线：0755-27872782

KNWF-1

康纳•温菲尔德致力于以一种全球负责的方式开展企业业务，这与对环境敏感的原则是一致的。我们明白，我们在维持环境方面发挥着至关重要的作用。因此，我们将积极地减少我们的业务和石英晶体振荡器对环境的影响。此外，我们向我们的利益相关者保证，我们遵守所有地方、州和联邦环境法规，只要有可能，我们将努力减少我们的业务运作对环境的影响。5*7贴片晶体振荡器,TCXO石英晶振,TX176晶振
康纳-温菲尔德的子公司和业务单位包括康诺-温菲尔德全球计时解决方案，NavSync,Ltd .，Janus远程通信和混合电路工程。设计和制造专门用于计时和自定义导航应用的GPS接收产品。导航同步GPS技术支持在标准GPS接收机环境之外的区域进行跟踪和采集。温补晶振帮助GPS接收器不仅跟踪，而且在非常恶劣的条件下获取卫星信号，比如室内应用和严重的城市峡谷。

ConnorWinfield晶振,进口有源晶振,TX176晶振.具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
康纳温菲尔德贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

TH-2 890

康纳温菲尔德晶振	TX176晶振
温补晶振频率	6.400MHz~50.000MHz
常用标准频率	12.5,12.8,13.5,19.2,19.44,20,20.48,25,27,38.88,40MHz
工作电压	-0.5V~+6.0V
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	15pF
常规温度偏差	±4.6×10-6 (After 2 reflows)
频率温度偏差	±0.5×10-6/-30℃～+85℃
频率温度偏差	±0.5×10-6/-40℃～+85℃

TH-3 890

tx176

TH-4 890

＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。ConnorWinfield晶振,进口有源晶振,TX176晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英振荡子没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。5*7贴片晶体振荡器,TCXO石英晶振,TX176晶振

TH-5 890

CONNOR-WINFIELD晶振集团为确保安全、提高保护预防措施、高精度温补贴片晶振的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。ConnorWinfield晶振,进口有源晶振,TX176晶振
CONNOR-WINFIELD晶振集团运用ISO14001环境管理系统进行环境管理，尽最大可能减小温度补偿晶振业务活动对环境造成的负担，并通过业务发展推进环境改善。
我们将定期对雇员进行教育和培训，确保他们能够安全高效的工作，树立他们的环保责任感。与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。
通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变，努力提高环境管理中资本的效力。
将7050石英温补晶振生产活动中的环境因素和环境影响的分析纳入我们的决策中来，确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。5*7贴片晶体振荡器,TCXO石英晶振,TX176晶振
