ConnorWinfield晶振,5032石英晶体振荡器,TX193晶振
频率:6.400MHz~40.000MHz

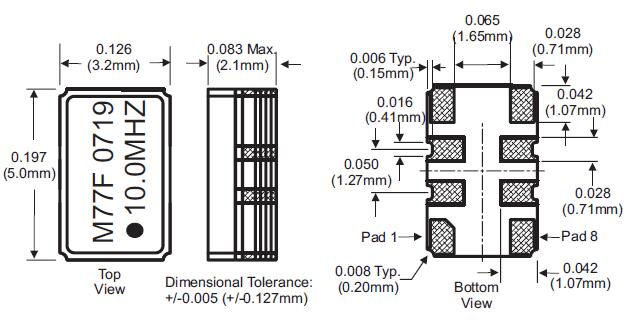

尺寸:5.0*3.2*2.1mm
Connor-Winfield公司相信质量在我们的贴片晶振组装之前就已经开始了。通过保持我们的ISO 9001质量体系认证,持续改进我们的流程是我们不断超越客户期望的承诺。对我们来说,质量不仅仅是一种技术或系统,它是一种无所不包、毫不妥协的哲学产品,不仅能满足我们客户的质量要求,而且还能以各种方式超越它们。通过不断的测量、审核和改进我们的产品、服务以及质量管理体系的有效性,提高客户满意度。“我们的客户赢得了优质的产品,及时的交付,优质的服务。”。
Connor-Winfield全球计时解决方案包含两个石英晶体操作;一个石英晶体振荡器设计制造集团,和一个专门设计同步时钟,PLL模块,特殊功能asic用于通信和数据通信应用,全球定位系统(GPS)为同步以太网应用的定时解决方案的时间产品组。混合电路工程主要集中在厚膜技术、混合组装技术、PCB表面安装技术和定制设计服务。我们高度自动化的电子组装设施创造了一个独特高效的高科技制造环境,旨在将我们的核心技术和能力与OEM的厚膜产品签订合同。环保有源晶振,八脚TCXO晶体振荡器,TX193晶振
ConnorWinfield晶振,5032石英晶体振荡器,TX193晶振.5032mm体积的温补晶振(TCXO),是目前有源晶振中体积较小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
ConnorWinfield石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的贴片石英晶振性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
康纳温菲尔德晶振 |
TX193晶振 |
温补晶振频率 |
6.400MHz~40.000MHz |
常用标准频率 |
16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz |
工作电压 |
+2.5V~+3.3V |
静态电流 |
(工作时)+1.2 mA max. (F≦15MHz) +1.4 mA max. (15<F≦26MHz) |
TCXO输出电压 |
0.8Vp-p min. |
TCXO输出负载 |
15pF |
常规温度偏差 |
±0.5×10-6 (After 2 reflows) |
频率温度偏差 |
±1.0×10-6/-30℃~+85℃ |
±2.0×10-6/-40℃~+85℃ |
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。ConnorWinfield晶振,5032石英晶体振荡器,TX193晶振
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。环保有源晶振,八脚TCXO晶体振荡器,TX193晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。
CONNOR-WINFIELD晶振集团为确保安全、提高保护预防措施、5032小体积TCXO晶振的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。环保有源晶振,八脚TCXO晶体振荡器,TX193晶振
CONNOR-WINFIELD晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对5032有源贴片晶振生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。
我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感。 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。
CONNOR-WINFIELD晶振集团在“制造、使用、有效利用、再利用”这样一个26M温补晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。ConnorWinfield晶振,5032石英晶体振荡器,TX193晶振
服务热线:0755-27872782 13824306246
贸易通:泰河科技
在线客服:794113422 泰河微信号:taiheth794113422 公众号:taihekj
泰河邮箱:taiheth@163.com
泰河地址:广东深圳市宝安区40区33号工业城6楼
