ConnorWinfield晶振,小封装有源晶振,TX211晶振

频率：10.000MHz~40.000MHz

尺寸：3.2*2.5*1.1mm

3225mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

咨询热线：0755-27872782

康纳•温菲尔德公司在所有层次上都致力于满足客户的所有要求，通过不断的测量、审核和改进我们的有源晶振、服务以及质量管理体系的有效性，提高客户满意度。“我们的客户赢得了优质的产品，及时的交付，优质的服务。1963年合并后,Connor-Winfield主要集中在设计和制造石英计时电路和振荡器用于各种电子产品的应用。在1990年代,Connor-Winfield扩展到其他产品领域,同时保持持续关注其核心时机的根源。
Connor-Winfield频率控制产品被用于各种各样的应用程序包括电信、局域网和广域网的产品,电脑,和其他微处理器和电子设备。我们专门设计定制和semi-custom频率控制产品,还提供了一个广泛的标准基于石英晶体振荡器产品和非晶体的振荡器。通过保持我们的ISO 9001质量体系认证，持续改进我们的流程是我们不断超越客户期望的承诺。TX211晶振,3225温补晶体振荡器,SMD石英晶体振荡器

TH-1 890

ConnorWinfield晶振,小封装有源晶振,TX211晶振.3.2*2.5mm温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,工作温度范围: - 30度?85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度补偿功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
康纳温菲尔德石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

TH-2 890

康纳温菲尔德晶振	TX211晶振
温补晶振频率	10.000MHz~40.000MHz
常用标准频率	16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz
工作电压	+1.8V~+3.3V
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	15pF
常规温度偏差	±0.5×10-6 (After 2 reflows)
频率温度偏差	±1.0×10-6/-30℃～+85℃
频率温度偏差	±1.5×10-6/-40℃～+85℃

TH-3 890

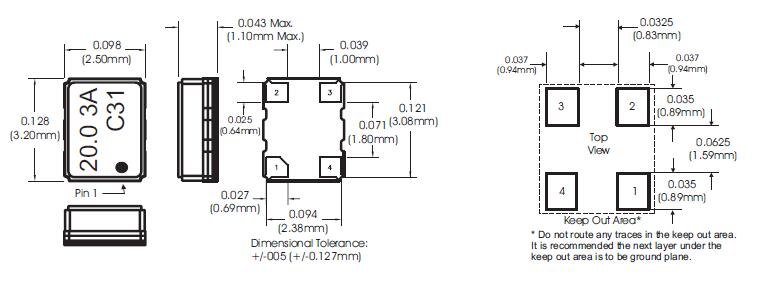

TX211

TH-4 890

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。TX211晶振,3225温补晶体振荡器,SMD石英晶体振荡器
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近温补晶振的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的贴片振荡器的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。ConnorWinfield晶振,小封装有源晶振,TX211晶振
通电
不建议从中间电位和/或极快速通电，否则会导致进口晶体振荡器无法产生振荡和/或非正常工作。

CONNOR-WINFIELD晶振公司集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，CONNOR-WINFIELD晶振集团还开展了各种各样的活动。TX211晶振,3225温补晶体振荡器,SMD石英晶体振荡器
CONNOR-WINFIELD晶振集团在“制造、使用、有效利用、再利用”这样一个GPS有源晶振生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。
CONNOR-WINFIELD晶振集团运用ISO14001环境管理系统进行环境管理，尽最大可能减小业务活动对环境造成的负担，并通过业务发展推进环境改善。
CONNOR-WINFIELD晶振遵守所有适用的有关小型温补晶体振荡器生产环境、健康和安全的法律和法规以及CONNOR-WINFIELD晶振集团自己的有关环境、工业卫生和安全的方针和承诺。
与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。 ConnorWinfield晶振,小封装有源晶振,TX211晶振
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治，减少现有的污染废弃物以及在未来MHZ有源晶振生产制造中所产生的污染。
