ConnorWinfield晶振,5032温补振荡器,TX214晶振
频率:6.400MHz~49.152MHz

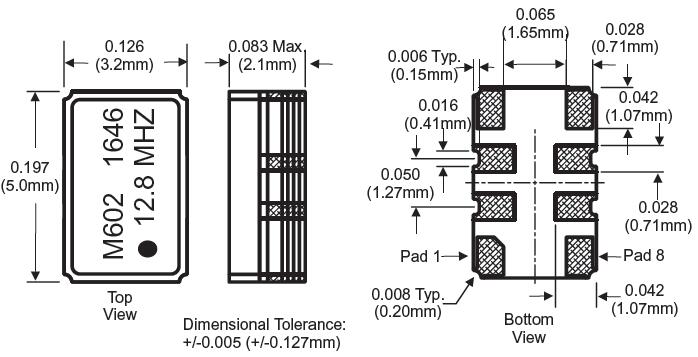

尺寸:5.0*3.2*2.1mm
Connor-Winfield频率控制产品被用于各种各样的应用程序包括电信、局域网和广域网的产品,电脑,和其他微处理器和电子设备。我们专门设计定制和semi-custom频率控制产品,还提供了一个广泛的标准基于振荡器产品和非晶体的振荡器。对我们来说,石英晶振质量不仅仅是一种技术或系统,它是一种无所不包、毫不妥协的哲学产品,不仅能满足我们客户的质量要求,而且还能以各种方式超越它们。
1963年合并后,Connor-Winfield主要集中在设计和制造石英计时电路和振荡器用于各种电子产品的应用。在1990年代,Connor-Winfield扩展到其他产品领域,同时保持持续关注其核心时机的根源。康诺德-温菲尔德的子公司和业务单位包括康诺-温菲尔德全球计时解决方案,NavSync,Ltd .,Janus远程通信和混合电路工程。进口贴片有源晶振,小体积温度补偿晶振,TX214晶振
ConnorWinfield晶振,5032温补振荡器,TX214晶振.产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
康纳温菲尔德晶振高精密点胶技术:贴片振荡器晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
康纳温菲尔德晶振 |
TX214晶振 |
温补晶振频率 |
6.400MHz~49.152MHz |
常用标准频率 |
16.3676/ 16.368/ 16.369/ 16.8/18.414/ 23.104/ 24.5535/ 26MHz |
工作电压 |
+3.3V |
静态电流 |
(工作时)+1.2 mA max. (F≦15MHz) +1.4 mA max. (15<F≦26MHz) |
TCXO输出电压 |
0.8Vp-p min. |
TCXO输出负载 |
15pF |
常规温度偏差 |
±0.28×10-6 (After 2 reflows) |
频率温度偏差 |
±0.5×10-6/-30℃~+85℃ |
±1.0×10-6/-40℃~+85℃ |
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于石英晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。进口贴片有源晶振,小体积温度补偿晶振,TX214晶振
撞击
虽然石英贴片晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。ConnorWinfield晶振,5032温补振荡器,TX214晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。
与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。 将持续的SMD型有源晶振生产环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。进口贴片有源晶振,小体积温度补偿晶振,TX214晶振
CONNOR-WINFIELD晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。
CONNOR-WINFIELD晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对5032低电压晶体振荡器生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。
将温度补偿晶体振荡器生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。
我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感。 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。ConnorWinfield晶振,5032温补振荡器,TX214晶振
