泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

频率：10-52MHZ

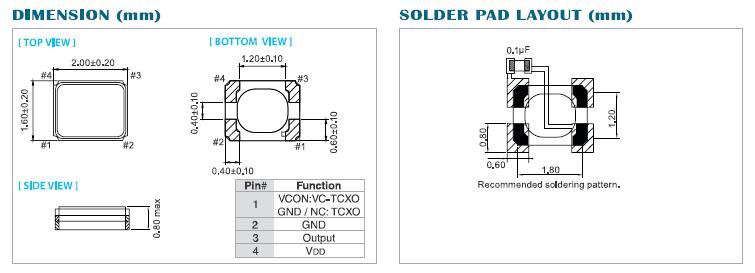

尺寸：2.0*1.6*0.8mm

SMD晶体3225mm尺寸，2520mm,2016mm等尺寸，在生产工艺上采用了高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰艺晶振电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地，客户使用石英晶体振荡器，有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振 TH-1 890

泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振；SMD晶体3225mm尺寸，2520mm,2016mm等尺寸，在生产工艺上采用了高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

石英晶振内部石英晶片均采用了全自动压电石英晶片清洗技术，采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

3225mm晶体252mm，2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振 TH-2 890

型号		T Z晶振 (VC-TCXO)
输出频率范围		10-52MHZ
标准频率		16.369/19.2/26.0/38.4MHZ
电源电压范围		1.8-3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f=19.2MHZ）
待机时电流		-
输出电压		0.8Vp-p min.（f≦19.2MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

TH-4 890

在设计时：泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

机械振动的影响

当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导：泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振 TH-5 890

自从欧盟颁布各项绿色环保指令（如RoHS）后，世界各国已陆续制定公布相关之法令规章，推动「绿色产品」的发展。泰艺晶振电子为了对环境与人类贡献一己之力，导入绿色设计之概念，致力生产符合国际绿色环保指令与客户特殊要求有源晶振,压控晶体振荡器,贴片晶振。我们知道，人类的永续发展需要干净的环境，如果我们产品中的物质会对环境造成污染，影响到人类生存的基本条件，不论产品的功能再先进再齐全，也无法对环境与社会带来多大的帮助。泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振

为追求生产绿色产品之目标，将环保理念纳入采购流程中，采购人员于收集市场资讯时，优先提供符合「泰艺晶振电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考，并依其要求提供符合规范之样品与规格。原材物料承认时，采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告，经原材物料相关审验单位审查通过后，方可使用。泰艺晶振,贴片晶振,TZ晶振,GPS石英晶振
