微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振

频率：5-40MHZ

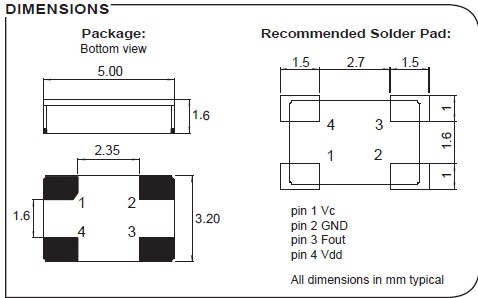

尺寸：5.0*3.2*1.6mm

小尺寸的贴片石英晶振，目前生产上采用了高技术的封装模式，光刻石英晶片技术，并且通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

咨询热线：0755-27872782

相关产品说明下载PDF资料

WJ-2

微晶晶振,1978年成立于瑞士格伦兴,为Swatch Group的供货商,提供手表音叉式晶体的产品.

而今,微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO晶体振荡器,有源晶振等多个领域的领导供货商,为世界一流的终端产品制造商提供从设计到量产的全方位支持,服务范围涵盖手机、计算机、汽车电子、手表、工业控制、植入式医疗及其他高可靠性产品.微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振

微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振，小尺寸的贴片石英晶振，目前生产上采用了高技术的封装模式，光刻石英晶片技术，并且通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

贴片石英晶振2520mm小尺寸系列SMD晶片目前采用了激光切割技术，按照最严格的切割机各项设备参数，严格挑选各类晶体切割，如：磨料、线切割线、槽轮等，通过以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了晶片的精度，提高了生产效率。

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振 TH-2 890

微晶晶振	单位	VCXO2E晶振	石英晶振基本条件
标准频率	f_nom	5-40MHZ	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 ~±500 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100× 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	4.0pF~12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +85°C, DL = 1.0μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

TH-4 890

晶体振荡器和实时时钟模块，微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。微晶晶振,贴片晶振,VCXO2E晶振,陶瓷面压控晶振
