爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户。爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振
爱普生125M差分晶振公司加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会。
爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振,随着那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如:7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准。
与其它电子元件相似,石英晶体振荡器亦采用愈来愈小型的封装。通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以,小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。我们的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装,插件晶振如长方形的DIP14封装,正方形的DIP8插件晶振封装等,贴片晶振有7.0*5.0mm贴片晶振、6.0*3.5mm贴片晶振,5.0*3.2mm贴片晶振,3.2*2.5mm贴片晶振,2.5*2.0mm贴片晶振等封装。爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振
项目 |
符号 |
规格说明 |
条件 |
输出频率范围 |
f0 |
80MHz-125MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
3.3 V |
|
储存温度 |
T_stg |
-55°C-+125°C |
裸存 |
工作温度 |
T_use |
J:-20~+70 °C |
请联系我们查看更多资料http://www.smdcrystal.com/ |
K:-0~+70 °C |
|
||
频率稳定度 |
f_tol |
±50 × 10-6 Min. |
-40 °C ~ +85 °C |
功耗 |
ICC |
25 mA Max. |
L_CMOS= 15pF |
待机电流 |
I_std |
1.2 mA Max. |
OE=GND |
占空比 |
SYM |
45 % - 55 % |
50 % VCC 极 |
输出电压 |
VOH |
90 % Vcc Min. |
IOH = -0.8 mA IOL = 3.2 mA |
VOL |
10 %Vcc Max. |
||
输出负载条件 |
L_ECL |
15PF Max. |
CMOS 负载 |
输入电压 |
VIH |
70% VCC Min. |
|
VIL |
30% VCC Max. |
||
上升/下降时间 |
tr / tf |
4ns Max. |
20 % VCC ~ 80 % VCC 极 |
振荡启动时间 |
t_str |
10 ms Max. |
在电源电压最低时,所需时间为0 秒 |
频率老化 |
f_aging |
±5×10-6 / year Max. |
+25 °C,VCC=3.3 V |
VG-4513CA晶振原厂编码表:
X1G0037710002
VG-4501CA.
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
CMOS
N/A ppm
-40 to 85 °C
+/-50 ppm
Included absolute pull range
≤ 25 mA
卤化合物,爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振
请勿在卤素气体环境下使用7050无线晶振产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏LVPECL贴片有源振荡器产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
在设计时
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于SMD差分晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

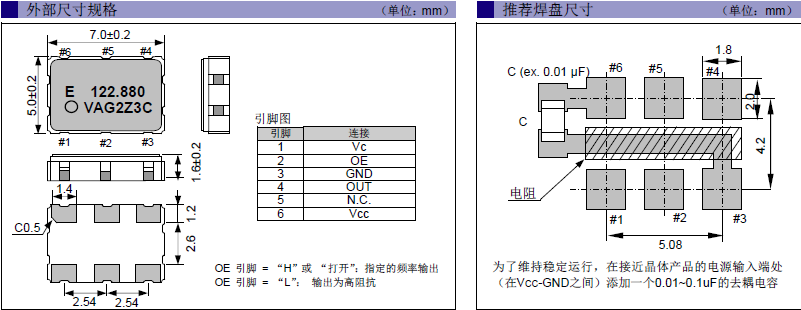

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振
爱普生7050六脚差分晶体振荡器集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量。
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护,将建立自己的特有的环境标准。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等。
EPSON高性能7050六脚晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用。
根据需要,提高环境技术、材料和产品的发展信息及环境管理活动的公开性。
爱普生7050差分晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进。
承诺保护环境,重视员工、客户和公众的健康和安全。我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性。
建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。爱普生晶振,压控晶振,VG-4502CA晶振,X1G0037710002晶振
爱普生VCXO压控系列晶振规格表:
VG-4512CA
148.351600 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
148.500000 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
122.880000 MHz
GHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
122.880000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
125.000000 MHz
JGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
156.250000 MHz
JGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
157.286400 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
153.600000 MHz
GGCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
