SEIKO晶振,石英晶振,VT-200-F晶振

频率：32.768KHZ

尺寸：2*6mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能

咨询热线：0755-27872782

相关产品说明下载PDF资料

中国是目前全球各大企业投资最佳选择地，原因有很多，国家的稳定发展，产品出口配套设施，以及中国的强大，在世界具有一定的影响力的前提下等等多种原因，让很多国外的很多企业纷纷来中国投资, 在2012年的西洽会上,随着美国3M、雅奇、LUMENUS，德国博世，日本精工等境外世界500强及知名企业的签约入驻，世界500强在西安经开区的投资项目已超40个；来自中国节能环保、中核集团、中国兵器、中航工业等中央企业的11个新增项目，使经开区大型央企在建和新增的项目数增至57个，总投资额超过400亿元，央企和国内外知名企业布局经开区，战略西进的趋势初步形成。

TH-1 890

SEIKO晶振,石英晶振,VT-200-F晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型石英晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

TH-2 890

精工晶振规格	单位	VT-200-F晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-30°C ～ +70°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF ～ 12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

TH-3 890

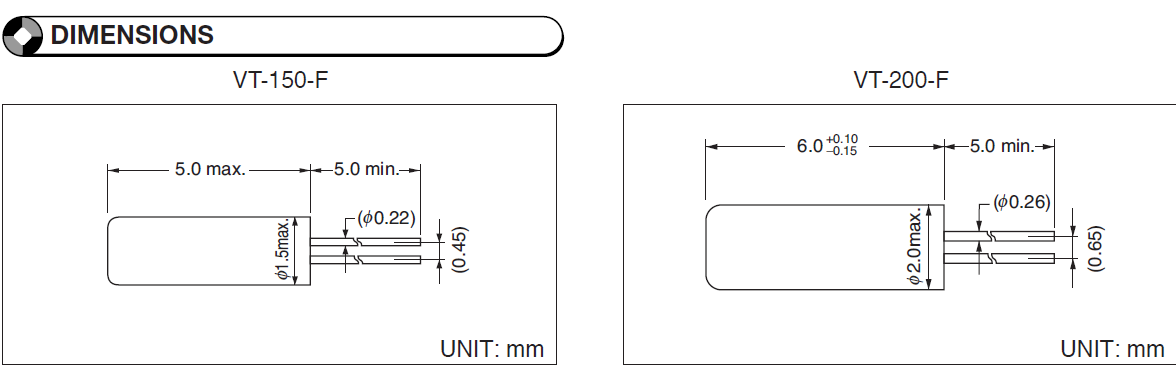

VT-200-F

TH-4 890

晶体产品线路焊接安装时注意事项
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
晶振产品类型晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如：椭圆形引脚插件,圆柱晶体引脚插件手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

WDBHQXT

尽可能使温度变化曲线保持平滑

TH-5 890

日本精工株式会社精工晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化，在商品的开发、制造、销售、服务等各种过程中，致力于减少温室效应气体。
提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设，深化环境监管，向环境污染宣战，促进经济与环境协调发展。
积极参与公司内部活动和地区环境改善活动，为社会做出贡献，实现公司的社会责任。实施公司内部环境培训和训练，推进防污染和环保活动。遵守国内外法律，遵守与客户和地区的约定事项，与日常业务相融合，努力开展继续改善环境的工作。SEIKO晶振,石英晶振,VT-200-F晶振
