爱普生低功耗6G晶振SG-770SCD,X1G0023510014,LV-PECL输出SPXO晶体振荡器
频率:187.500000 MHz
尺寸:7.0x5.0x1.8mm
爱普生低功耗6G晶振SG-770SCD,X1G0023510014,LV-PECL输出SPXO晶体振荡器,日本EPSON爱普生晶振,进口晶振型号:SG-770SCD,编码为:X1G0023510014,频率为:187.500000 MHz,小体积晶振尺寸:7.0x5.0x1.8mm,六脚贴片晶振,LV-PECL输出差分晶体振荡器,SPXO石英晶体振荡器,该差分晶振能够输出差分信号的晶振,输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声,低电平等特点。广泛应用于通讯设备、机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA,SAS,光纤通信,10G以太网及各种频率控制设备上。
爱普生低功耗6G晶振SG-770SCD,X1G0023510014,LV-PECL输出SPXO晶体振荡器,参数表
Item | Symbol | Specifications | Conditions / Remarks | ||
SG-770SDD | SG-770SCD | SG-771PCD | |||
80.000 MHz to 175.000 MHz | Please contact us about available frequencies. | ||||
Output frequency range | f0 | 50.000 MHz to 230.000 MHz | |||
Supply voltage | VCC | 2.5 V ±0.125 V | 3.3 V ±0.165 V | 3.3 V ±0.165 V | |
Storage temperature | T_stg | -55 °C to +125 °C | Storage as single product. | ||
Operating temperature | T_use | As per below table | |||
Frequency tolerance | f_tol | ±50 ´ 10-6 Max. | As per below table | ||
Current consumption | ICC | 90 mA Max. | 70 mA Max. | 50W | |
Symmetry | SYM | 45 % to 55 % | 40 % to 60 % | at outputs crossing point | |
Output voltage | VOH | VCC-1.1 V Min. | |||
VOL | VCC-1.5 V Max. | ||||
Output load condition (ECL) | L_ECL | LV-PECL | |||
Input voltage | VIH | 70 % VCC Min. | ST terminal or OE terminal | ||
VIL | 30 % VCC Max. | ||||
Rise time / Fall time | tr/ tf | 1 ns Max. | 20 % to 80 % (VOH-VOL) | ||
Start-up time | t_str | 10 ms Max. *1 | Time at minimum supply voltage to be 0 s | ||
Frequency aging | f_aging | ±5 ´ 10-6 / year Max. | This is included in frequency tolerance specification. | +25 °C, VCC=2.5 V or 3.3 V, First year. |

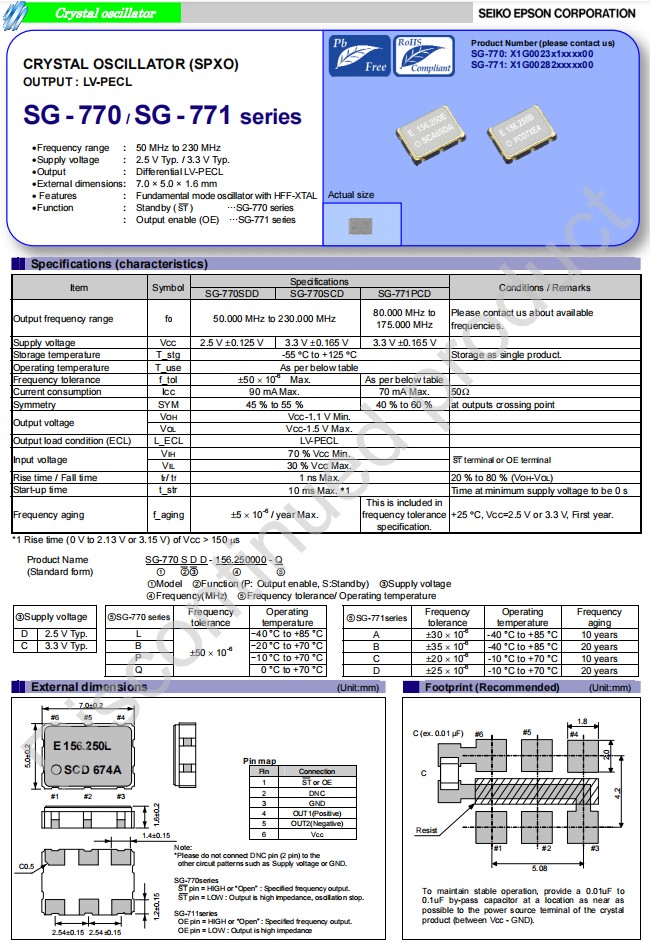

爱普生低功耗6G晶振SG-770SCD,X1G0023510014,LV-PECL输出SPXO晶体振荡器,尺寸图
爱普生低功耗6G晶振SG-770SCD,X1G0023510014,LV-PECL输出SPXO晶体振荡器
差分晶振是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有相位低,损耗低的特点,爱普生差分晶振使用于产品中能够很容易地识别小信号,能够从容精确地处理双级信号,对外部电磁干扰(EMI)是高度免疫的,差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性。
有源晶振 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 | 工作温度 |
X1G0023510013 | SG-770SCD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | 0 to 70 °C |
X1G0023510014 | SG-770SCD | 187.500000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | 0 to 70 °C |
X1G0023510019 | SG-770SCD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510026 | SG-770SCD | 62.500000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510027 | SG-770SCD | 133.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510028 | SG-770SCD | 106.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510029 | SG-770SCD | 155.520000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510032 | SG-770SCD | 133.330000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510033 | SG-770SCD | 148.500000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510035 | SG-770SCD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | 0 to 70 °C |
X1G0023510044 | SG-770SCD | 155.520000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | 0 to 70 °C |
X1G0023510053 | SG-770SCD | 50.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510122 | SG-770SCD | 80.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510123 | SG-770SCD | 133.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510125 | SG-770SCD | 150.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510126 | SG-770SCD | 50.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -20 to 70 °C |
X1G0023510128 | SG-770SCD | 80.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -20 to 70 °C |
X1G0023510129 | SG-770SCD | 53.125000 MHz | 爱普生晶振 | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510130 | SG-770SCD | 133.333300 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510131 | SG-770SCD | 75.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510132 | SG-770SCD | 98.304000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023510808 | SG-770SCD | 200.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0023610004 | SG-770SDD | 155.520000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
X1G0023610007 | SG-770SDD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
X1G0023610008 | SG-770SDD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
X1G0023610012 | SG-770SDD | 125.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -20 to 70 °C |
X1G0023610103 | SG-770SDD | 122.880000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
X1G0023610105 | SG-770SDD | 150.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
X1G0028210009 | SG-771PCD | 156.253906 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210010 | SG-771PCD | 156.258600 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -10 to 70 °C |
X1G0028210107 | SG-771PCD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210109 | SG-771PCD | 161.132800 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210115 | SG-771PCD | 106.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210116 | SG-771PCD | 133.000000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210117 | SG-771PCD | 133.333300 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210118 | SG-771PCD | 98.304000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
X1G0028210121 | SG-771PCD | 156.250000 MHz | 7.00 x 5.00 x 1.80 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
