EPSON可编程压控振荡器VG7050ECN,X1G0045611005,6G蓝牙晶振
频率:622.080000 MHz
尺寸:7.0x5.0mm
EPSON可编程压控振荡器VG7050ECN,X1G0045611005,6G蓝牙晶振,日本进口晶振,EPSON爱普生晶振,型号VG7050ECN,编码为:X1G0045611005,频率为:622.080000 MHz,小体积晶振尺寸:7.0x5.0mm,六脚贴片晶振,可编程电压控制振荡器(VCXO),LV-PECL输出晶振,石英晶体振荡器,石英晶振,有源晶振,能够轻易识别网络信号以及精确的处理双极信号。具有超小型,轻薄型,低抖动,低功耗,低耗能,低电源电压,低损耗,低相位噪声,低电平,满足产品低消耗电流的特点。VG7050ECN压控晶振被广泛应用于:通讯设备、机顶盒、无线网络,蓝牙模块,光端机、6GWIFI,安防设备、路由器/交换机、仪器仪表、光纤通信,10G以太网,消费电子等应用。

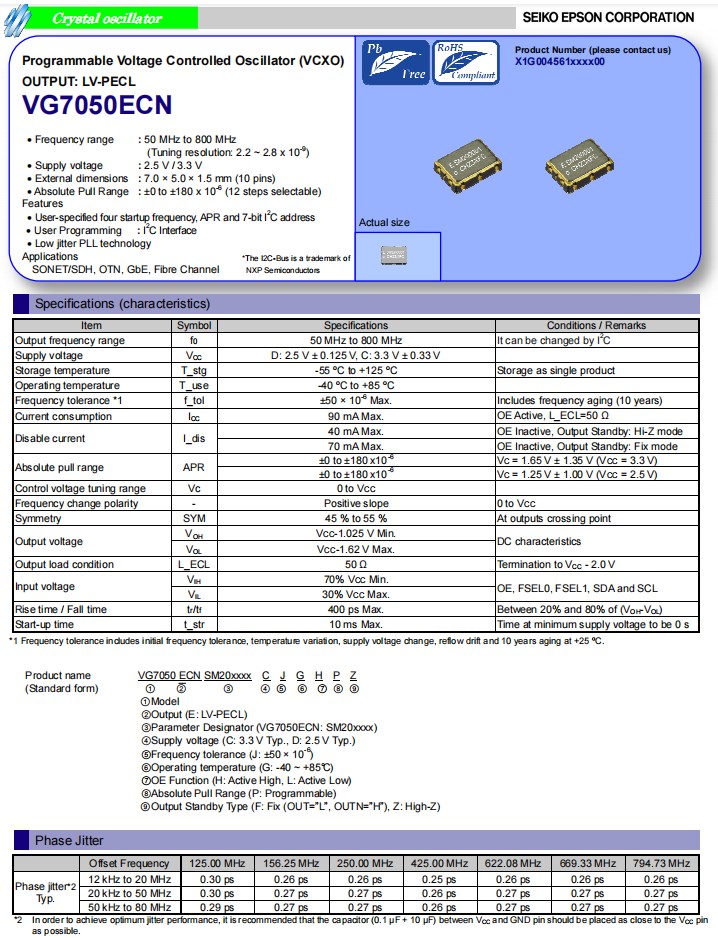

EPSON可编程压控振荡器VG7050ECN,X1G0045611005,6G蓝牙晶振,参数表
Item
Symbol
VG7050ECN
Conditions / Remarks
Output frequency range
f0
622.080000MHz
It can be changed by I2C
Supply voltage
VCC
D:2.5V ±0.125V
C:3.3V ±0.33V
Storage temperature
T_stg
-55°C to +125°C
Storage as single product
Operating temperature
T_use
G:-40°C to +85°C,
Frequency tolerance *1
f_tol
J: ± 50 × 10-6 Max
Includes frequency aging (10 years)
Current consumption
ICC
90 mA Max.
OE Active,
L_ECL=50Ω
Disable current
I_dis
40mA Max.
OE Inactive, Output Standby: Hi-Z mode
70mA Max.
OE Inactive, Output Standby: Fix mode
Absolute pull range
APR
±0~±180 x 10-6
Vc = 1.65 V ± 1.35 V
(VCC = 3.3 V)
±0~±180 x 10-6
Vc = 1.25 V ± 1.00 V
(VCC = 2.5 V)
Control voltage tuning range
Vc
0~Vcc
Frequency change polarity
-
Positive slope
Symmetry
SYM
45% ~ 55%
At outputs crossing point
Output voltage
VOH
VCC -1.025 V Min.
DC characteristics
VOL
VCC -1.62 V Max.
Output load condition
L_ECL
50Ω
Termination to VCC-2.0V
Input voltage
VIH
70% VCC Min.
OE, FSEL0, FSEL1, SDA, and SCL
VIL
30% VCC Max.
Rise time / Fall time
tr / tf
400 ps Max.
20% ~ 80% (VOH- VOL)
Start-up time
t_str
10 ms Max.
Time at minimum supply voltage to be 0 s

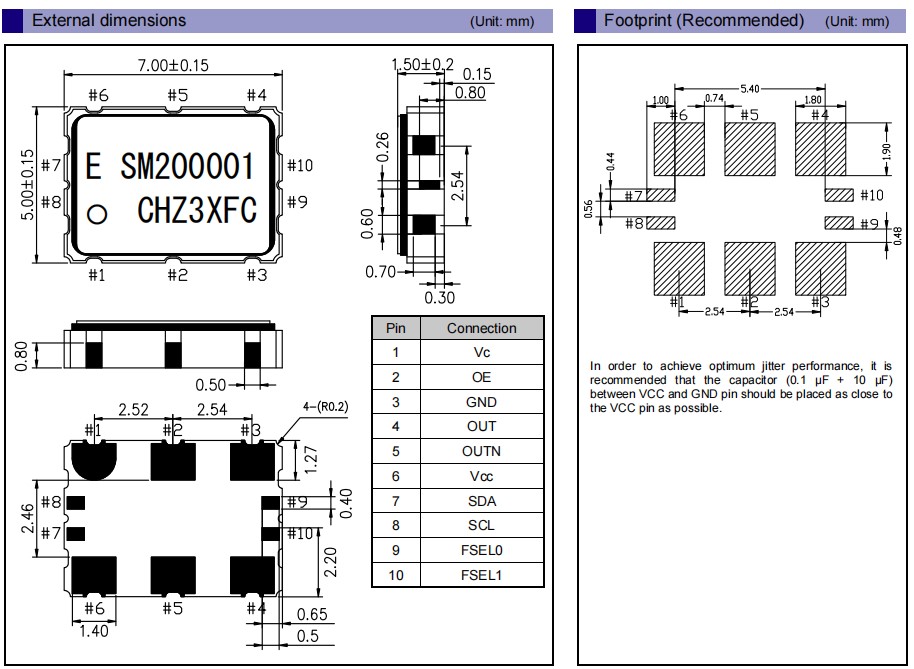

EPSON可编程压控振荡器VG7050ECN,X1G0045611005,6G蓝牙晶振,尺寸图
EPSON可编程压控振荡器VG7050ECN,X1G0045611005,6G蓝牙晶振
可编程晶振是一种简单的振荡器,利用整数模式或小数锁相环(PLL)将谐振器频率后处理为所需的输出频率。所采用的谐振器是体声波(BAW)石英晶体谐振器或MEMS(微机电系统)谐振器。使用集成电路的内部可编程存储器来配置振荡器输出频率和其它操作功能。该电路由一个振荡器环路、一个典型的锁相环(PLL)和相关功能模块组成,以支持各种偏置电平和输出逻辑配置。
| 爱普生VCXO晶振 | 型号 | 频率 | 频率稳定性 | 尺寸 | 输出波形 | 电压 |
| X1G0036910021 | VG-4512CA | 148.351600 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910022 | VG-4512CA | 148.500000 MHz | JHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910034 | VG-4512CA | 122.880000 MHz | GHCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910113 | VG-4512CA | 122.880000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910114 | VG-4512CA | 125.000000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910115 | VG-4512CA | 156.250000 MHz | JGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910116 | VG-4512CA | 157.286400 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0036910134 | VG-4512CA | 153.600000 MHz | GGCT | 7.00 x 5.00 x 1.60 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0041510003 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0041510004 | VG-4513CB | 153.600000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0041510007 | VG-4513CB | 122.880000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0041510009 | VG-4513CB | 153.600000 MHz | GFCT | 5.00 x 3.20 x 1.30 mm | 差分晶振 | 3.135 to 3.465 V |
| X1G0041510013 | VG-4513CB | 125.000000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0041510016 | VG-4513CB | 156.250000 MHz | GGCT | 5.00 x 3.20 x 1.30 mm | LV-PECL | 3.135 to 3.465 V |
| X1G0045411003 | VG7050EAN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045411005 | VG7050EAN | 622.080000 MHz | CJGHPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045411007 | VG7050EAN | 622.080000 MHz | CJGLPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045510003 | VG7050EBN | 698.812335 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045510004 | VG7050EBN | 794.727753 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045510007 | VG7050EBN | 693.482990 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045510008 | VG7050EBN | 698.812300 MHz | CJGHCZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045611003 | VG7050ECN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045611005 | VG7050ECN | 622.080000 MHz | CJGHPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1G0045611007 | VG7050ECN | 622.080000 MHz | CJGLPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | 2.970 to 3.630 V |
| X1M0003910017 | EV1409EAN | 1986.819000 MHz | CPENBA | 14.00 x 9.00 x 2.60 mm | LV-PECL | 3.135 to 3.465 V |
