EPSON小体积晶振SG2520VGN,X1G0059010002差分晶振,6G测量仪器晶振
频率:156.250000 MHz
尺寸:2.5x2.0x0.84mm
EPSON小体积晶振SG2520VGN,X1G0059010002差分晶振,6G测量仪器晶振,日本进口晶振,EPSON爱普生晶振型号:SG2520VGN,编码为:X1G0059010002,频率:156.250000 MHz,小体积晶振尺寸2.5x2.0x0.84mm封装,六脚贴片晶振,LVDS输出差分晶振,石英晶振,有源晶振,SPXO石英晶体振荡器。6G将以指数级的方式增加网络通信流量。6G通信网络需要高速和宽带宽,同时最小化噪声。这将通过一个高频、低抖动参考时钟来实现的通信设备,其中将使用小尺寸光学模块。SG2520VGN是非常流行的SG3225VEN系列的下一代,提供相同的功能组合,由于使用内部设计的IC和改进的频率容忍性能。具有超小型,轻薄型,低抖动,低功耗晶振,低电源电压,低耗能,低损耗,低相位噪声等特点。SG2520VGN石英晶振应用于:网络设备(路由器、交换机、光模块等),数据中心,测试和测量设备,工厂自动化,高速转换器,ADC和DAC,光纤通道,服务器、存储、无线网络、OTN等。

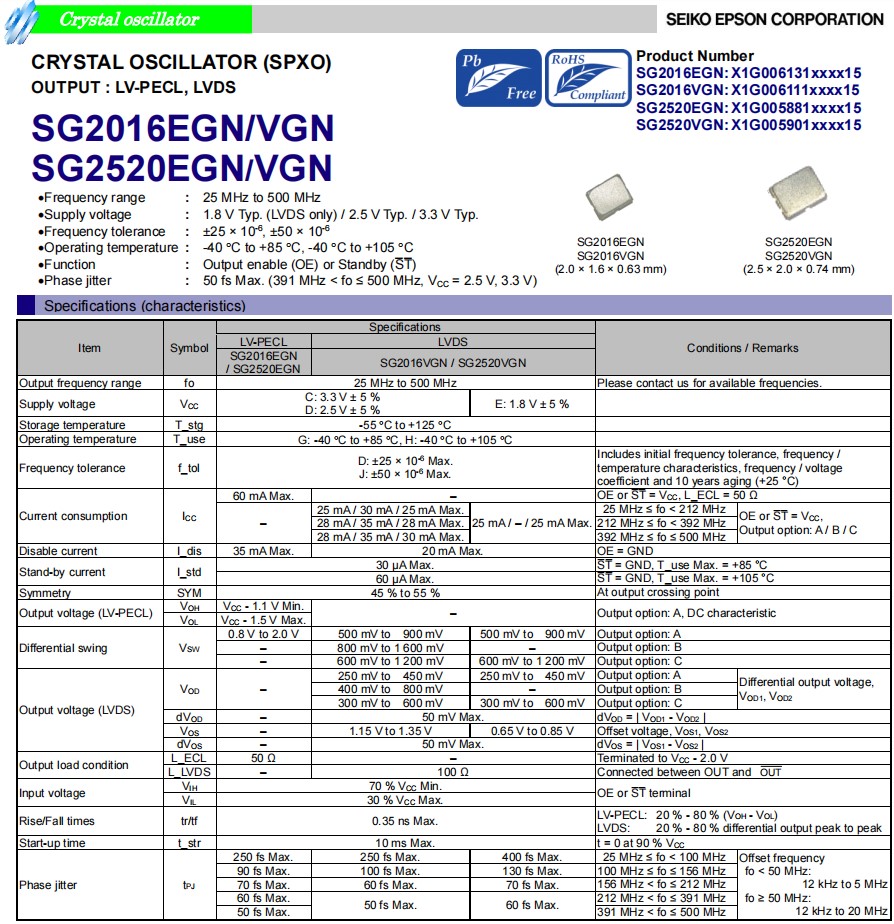

EPSON小体积晶振SG2520VGN,X1G0059010002差分晶振,6G测量仪器晶振,参数表
Item
Symbol
Specifications
LV-PECL
LVDS
Conditions / Remarks
SG2016EGN
SG2016VGN / SG2520VGN
/ SG2520EGN
Output frequency range
fo
25 MHz to 500 MHz
Please contact us for available frequencies.
Supply voltage
VCC
C: 3.3 V ± 5 % D: 2.5 V ± 5 %
E: 1.8 V ± 5 %
Storage temperature
T_stg
-55℃ to +125℃
Operating temperature
T_use
G: -40℃ to +85℃, H: -40℃ to +105℃
Frequency tolerance
f_tol
D: ±25 × 10-6 Max. J: ±50 × 10-6 Max.
Includes initial frequency tolerance, frequency /
temperature characteristics, frequency / voltage coefficient and 10 years aging (+25℃)
Current consumption
60 mA Max.
–
OE or ST = VCC, L_ECL = 50 Ω
ICC
25 mA / 30 mA / 25 mA Max.
25 mA / – / 25 mA Max.
25 MHz ≤ fo < 212 MHz
OE or ST = VCC, Output option: A / B / C
–
28 mA / 35 mA / 28 mA Max.
212 MHz ≤ fo < 392 MHz
28 mA / 35 mA / 30 mA Max.
392 MHz ≤ fo ≤ 500 MHz
Disable current
I_dis
35 mA Max.
20 mA Max.
OE = GND
Stand-by current
I_std
30 μA Max.
ST = GND, T_use Max. = +85℃
60 μA Max.
ST = GND, T_use Max. = +105℃
Symmetry
SYM
45 % to 55 %
At output crossing point
Output voltage (LV-PECL)
VOH
VCC - 1.1 V Min.
–
Output option: A, DC characteristic
VOL
VCC - 1.5 V Max.
Differential swing
VSW
0.8 V to 2.0 V
500 mV to 900 mV
500 mV to 900 mV
Output option: A
–
800 mV to 1 600 mV
–
Output option: B
–
600 mV to 1 200 mV
600 mV to 1 200 mV
Output option: C
VOD
250 mV to 450 mV
250 mV to 450 mV
Output option: A
Differential output voltage, VOD1, VOD2
Output voltage (LVDS)
–
400 mV to 800 mV
–
Output option: B
300 mV to 600 mV
300 mV to 600 mV
Output option: C
dVOD
–
50 mV Max.
dVOD = | VOD1 - VOD2 |
VOS
–
1.15 V to 1.35 V
0.65 V to 0.85 V
Offset voltage, VOS1, VOS2
dVOS
–
50 mV Max.
dVOS = | VOS1 - VOS2 |
Output load condition
L_ECL
50 Ω
–
Terminated to VCC - 2.0 V
L_LVDS
–
100 Ω
Connected between OUT and OUT
Input voltage
VIH
70 % VCC Min.
OE or ST terminal
VIL
30 % VCC Max.
Rise/Fall times
tr/tf
0.35 ns Max.
LV-PECL: 20 % - 80 % (VOH - VOL)
LVDS: 20 % - 80 % differential output peak to peak
Start-up time
t_str
10 ms Max.
t = 0 at 90 % VCC
Phase jitter
tPJ
250 fs Max.
250 fs Max.
400 fs Max.
25 MHz ≤ fo < 100 MHz
Offset frequency
90 fs Max.
100 fs Max.
130 fs Max.
100 MHz ≤ fo ≤ 156 MHz
fo < 50 MHz:
70 fs Max.
60 fs Max.
70 fs Max.
156 MHz < fo ≤ 212 MHz
12 kHz to 5 MHz
60 fs Max.
50 fs Max.
60 fs Max.
212 MHz < fo ≤ 391 MHz
fo ≥ 50 MHz:
50 fs Max.
391 MHz < fo ≤ 500 MHz
12 kHz to 20 MHz

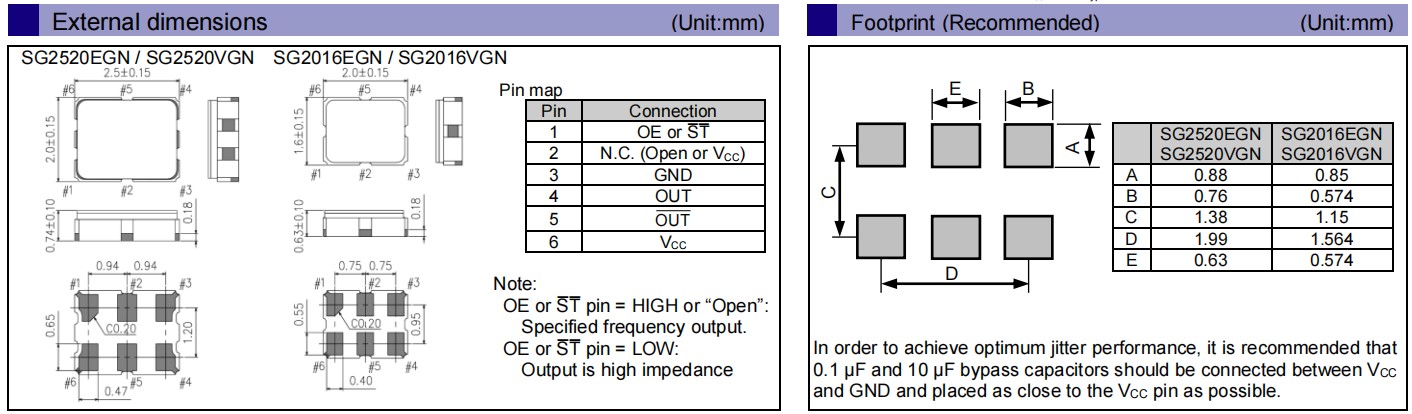

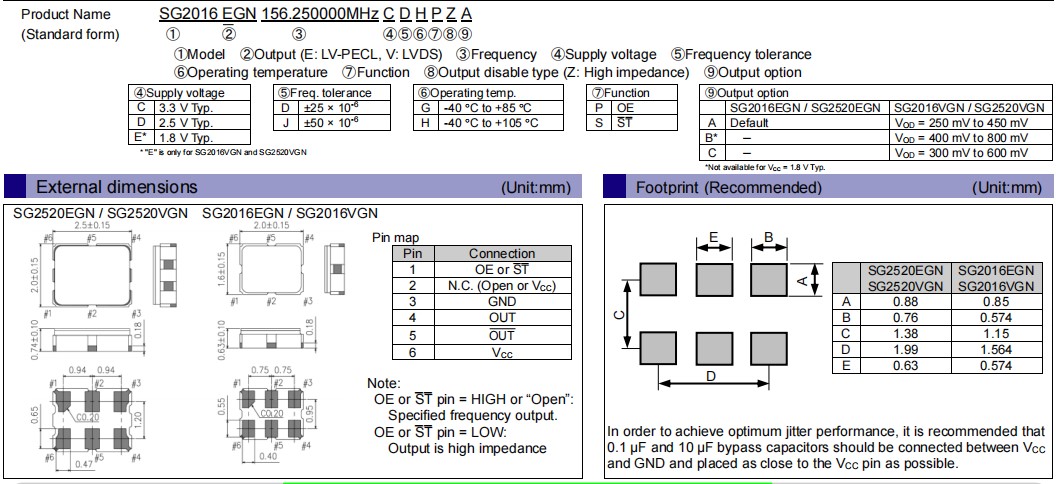

EPSON小体积晶振SG2520VGN,X1G0059010002差分晶振,6G测量仪器晶振,尺寸图
EPSON小体积晶振SG2520VGN,X1G0059010002差分晶振,6G测量仪器晶振
差分晶振优势:
差分晶振具有低电平,低抖动,低功耗等特性。差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点。因此也被称之为“低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”。
① 能够很容易地识别小信号。
② 对外部电磁干扰(EMI)是高度免疫的。
③ 能够从容精确地处理'双极'信号。
进口晶振 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 |
X1G0059010001 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059010002 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
X1G0059010003 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059010004 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059010006 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059010007 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
X1G0059010008 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059410001 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059410002 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059410003 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
X1G0059410004 | SG2520VHN | 156.250000 MHz | 爱普生晶振 | LVDS | 1.710 to 1.890 V |
X1G0059410005 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059410006 | SG2520VHN | 155.520000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059410007 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
X1G0059410008 | SG2520VHN | 174.703000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059410009 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V |
X1G0059410010 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V |
X1G0059410011 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
X1G0059410603 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V |
X1G0059410604 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V |
X1G0059410605 | SG2520VHN | 467.529297 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V |
