EG-2102CA差分晶振,X1M0000910008,EPSON通讯设备6G晶振
频率:156.250000 MHz
尺寸:7.0x5.0x1.2mm
EG-2102CA差分晶振,X1M0000910008,EPSON通讯设备6G晶振,日本进口晶振,EPSON爱普生株式会社,型号为:EG-2102CA,编码为:X1M0000910008,频率为:156.250000 MHz,小体积晶振尺寸为7.0x5.0x1.2mm,六脚贴片晶振,HCSL输出差分晶体振荡器,低抖动SAW振荡器(SPSO),石英晶振,电源电压3.3V,能够轻易识别网络信号以及精确的处理双极信号。具有超小型,轻薄型,低抖动,低功耗,低损耗,低相位噪声,低电源电压,满足产品低消耗电流的特点。EG-2102CA有源晶振应用于:通讯设备晶振,工业控制,消费电子,智能安防,无线网络,蓝牙模块,物联网,路由器/交换机、仪器仪表,机顶盒,光端机,安防设备及各种频率控制设备上。

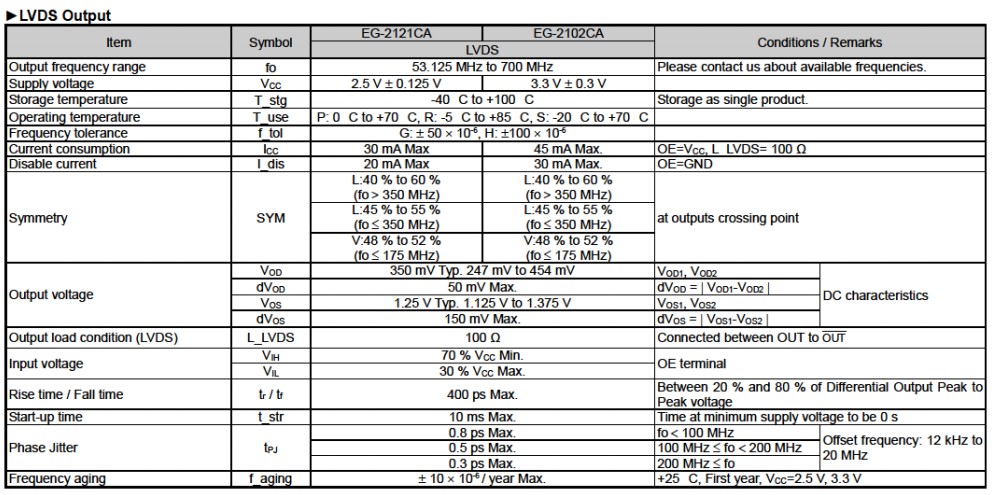

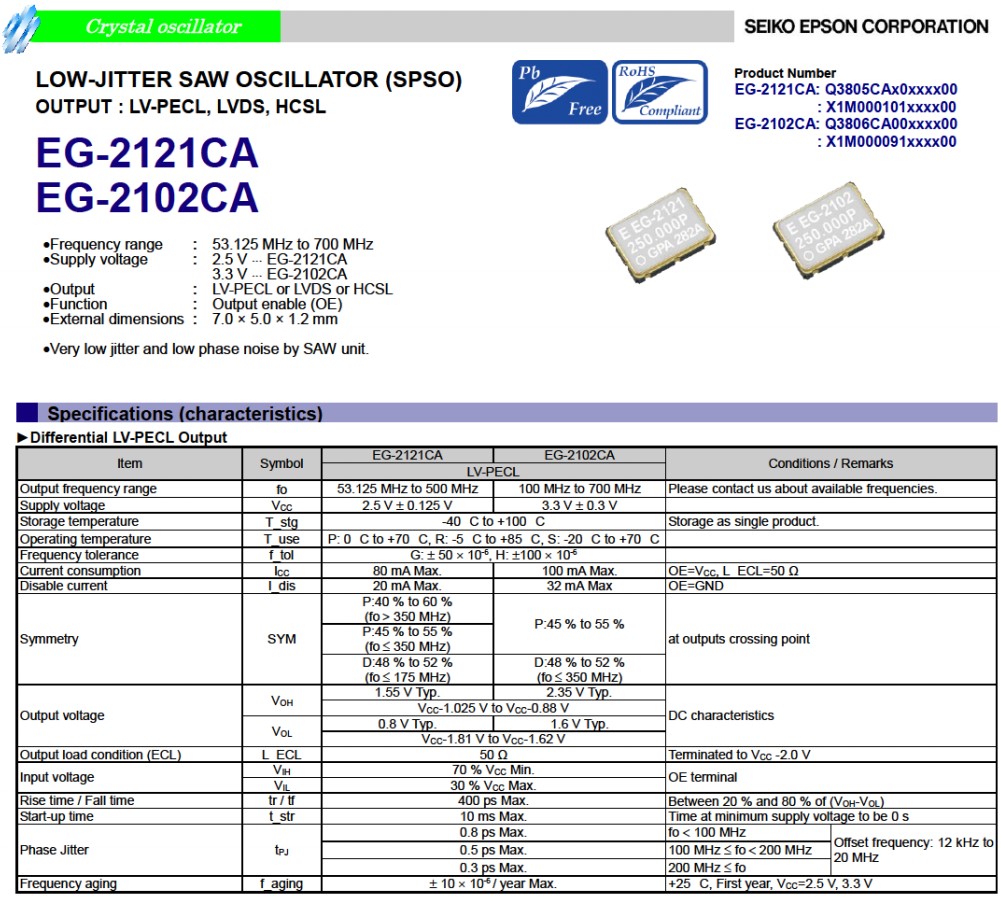

EG-2102CA差分晶振,X1M0000910008,EPSON通讯设备6G晶振,参数表
型号
EG-2102CA 参数说明
Item
Symbol
HCSL
Conditions/Remarks
Output frequency range
f0
156.250000 MHz
Please contact us for inquiries regarding available frequencies.
Supply voltage
VCC
2.5V ± 0.125V
Storage temperature
T_stg
-40°C to +125°C
Store as bare product.
Operating temperature
T_use
P : 0°C to +70°C ,
R : -5°C to +85°C ,
S : -20°C to +70°C
Frequency tolerance
f_tol
G : ± 50 × 10-6
H : ±100 × 10-6
Current consumption
ICC
80mA Max.
OE = VCC , L_HCSL = 50Ω
Disable current
I_dis
20mA Max.
OE = GND
Symmetry
SYM
45% to 55%
at outputs crossing point
Output voltage
VOH
0.75V Typ.
DC characteristics
VOL
-0.3V Typ.
Output load condition
L_HCSL
50Ω
Terminated to GND
(HCSL)
Input voltage
VIH
70% VCC Min.
OE terminal
VIL
30% VCC Max.
Rise time / Fall time
tr / tf
500ps Max.
Between 0.175V and 0.525V of output
Start-up time
t_str
10ms Max.
Time at minimum supply voltage to be 0s
Phase Jitter
tPJ
0.8ps Max.
f0 < 100MHz
Offset frequency:
0.5ps Max.
100MHz ≦ f0 < 200MHz
12kHz to 20MHz
0.3ps Max.
200MHz ≦ f0
Frequency aging
f_aging
± 10 × 10-6 / year Max.
+25°C , First year , VCC = 2.5V

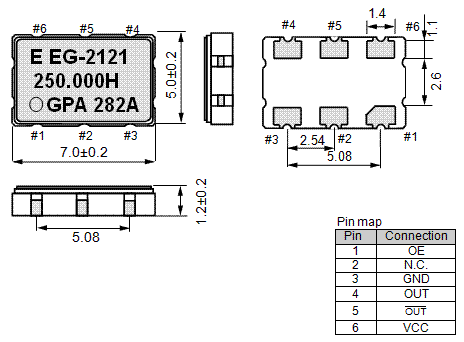

EG-2102CA差分晶振,X1M0000910008,EPSON通讯设备6G晶振,尺寸图
EG-2102CA差分晶振,X1M0000910008,EPSON通讯设备6G晶振
差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
石英晶体振荡器 | 型号 | 频率 | 尺寸 | 输出方式 | 电源电压 | 工作温度 |
X1M0000910001 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910002 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910003 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910004 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
X1M0000910005 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -20 to 70 °C |
X1M0000910006 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910007 | EG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
X1M0000910008 | EG-2102CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910009 | EG-2102CA | 312.500000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | 0 to 70 °C |
X1M0000910010 | EG-2102CA | 322.265625 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 3.000 to 3.600 V | -5 to 85 °C |
X1M0001010002 | EG-2121CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | HCSL | 2.375 to 2.625 V | 0 to 70 °C |
X1M0004310004 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | 差分晶振 | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004310006 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004310007 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004310008 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004310009 | MG7050HAN | 100.000000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004310010 | MG7050HAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004310011 | MG7050HAN | 156.250000 MHz | 7.00 x 5.00 x 1.60 mm | HCSL | 2.970 to 3.630 V | -20 to 70 °C |
X1M0004610001 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.375 to 2.625 V | 0 to 70 °C |
X1M0004610002 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | 0 to 70 °C |
X1M0004610003 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
X1M0004610006 | XG5032HAN | 100.000000 MHz | 5.00 x 3.20 x 1.40 mm | HCSL | 2.970 to 3.630 V | -5 to 85 °C |
