X1M0003110007,XG-2121CAP,爱普生LV-PECL贴片晶振,低损耗6G晶振

频率：133.000000MHz

尺寸：7.0x5.0mm

X1M0003110007,XG-2121CAP,爱普生LV-PECL贴片晶振,低损耗6G晶振，日本进口晶振，EPSON爱普生晶振，型号为：XG-2121CAP，编码为：X1M0003110007，频率为：133.000000MHz，小体积晶振尺寸7.0x5.0mm，是一款LV-PECL差分晶体振荡器，六脚贴片晶振，石英晶振，电源电压2.5V，3.3V，SPXO石英晶体振荡器，差分晶振作为目前行业中高要求，高技术石英晶体振荡器，具有低相位噪声，低抖动，低功耗，低损耗，低电源电压，低电平等特点。使用于产品中能够很容易地识别小信号，能够从容精确地处理'双极'信号，对外部电磁干扰（EMI）是高度免疫的。适用于通信网络，无线网络，蓝牙模块，机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、测试血糖仪，SAS，光纤通信，10G以太网及各种频率控制设备上。

咨询热线：0755-27872782

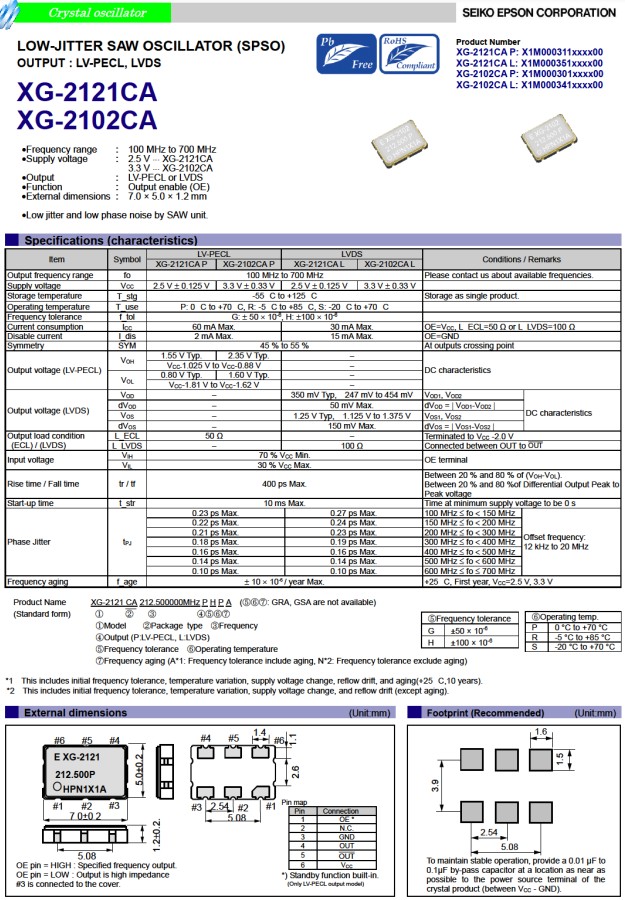

X1M0003110007,XG-2121CAP,爱普生LV-PECL贴片晶振,低损耗6G晶振，参数表

项目	符号	LV-PECL		LVDS		条件
		XG-2121CA P	XG-2102CA P	XG-2121CA L	XG-2102CA L
输出频率范围	f0	100 MHz ~ 700 MHz				请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.5V 土0.125V	3.3V 土0.33V	2.5V 土0.125V	3.3V 土0.33V
储存温度	T_stg	-55℃ ~ +125℃				裸存
工作温度	T_use	P:0℃ ~ +70℃ ,R:-5℃ ~ +85℃ ,S:-20℃ ~ +70℃
频率稳定度	f_tol	G: 土 50 x 10-6 ,H: 土100 x 10-6
功耗	ICC	60 mA Max.		30 mA Max.		OE=Vcc, L_ECL=50 Ω or L_LVDS=100 Ω
输出禁用电流	I_dis	2 mA Max.		15 mA Max.		OE=GND
占空比	SYM	45 % ~ 55 %				在输出交叉点
输出电压 (LV-PECL)	VOH	1.55 V Typ.	2.35 V Typ.			DC 特征
		VCC-1.025 V ~ VCC-0.88 V		一
	VOL	0.80 V Typ.	1.60 V Typ.
		VCC-1.81 V ~ VCC-1.62 V
输出电压 (LVDS)	VOD			350 mV Typ, 247 mV ~ 454 mV		VOD1 , VOD2	DC 特征
	dVOD			50 mV Max.		dVOD = \| VOD1-VOD2 \|
	VOS	一		1.25 V Typ, 1.125 V ~ 1.375 V		VOS1 , VOS2
	dVOS	一		150 mV Max.		dVOS = \| VOS1-VOS2 \|
输出负载条件 (ECL) / (LVDS)	L_ECL	50 Ω				终止于 VCC -2.0 V
	L_LVDS			100 Ω		连接到 OUT 与 OUT 之间
输入电压	VIH	70 % VCC Min.				OE 终端
	VIL	30 % VCC Max.
上升/下降时间	tr / tf	400 ps Max.				20 % ~ 80 % (VOH-VOL). 20 % ~ 80 % 微分输出峰-峰值
振荡启动时间	t_str	10 ms Max.				在电源电压最低时，所需时间为 0 秒
相位抖动	tPJ	0.23 ps Max.		0.27 ps Max.		100 MHz < f0 < 150 MHz	抵消频率： 12 kHz ~ 20 MHz
		0.22 ps Max.		0.24 ps Max.		150 MHz < f0 < 200 MHz
		0.21 ps Max.		0.23 ps Max.		200 MHz < f0 < 300 MHz
		0.18 ps Max.		0.19 ps Max.		300 MHz < f0 < 400 MHz
		0.16 ps Max.		0.16 ps Max.		400 MHz < f0 < 500 MHz
		0.14 ps Max.		0.14 ps Max.		500 MHz < f0 < 600 MHz
		0.10 ps Max.		0.10 ps Max.		600 MHz < f0 < 700 MHz
频率老化	f_aging	土 10 x 10-6 / year Max.				+25℃，第一年， VCC=2.5 V, 3.3 V

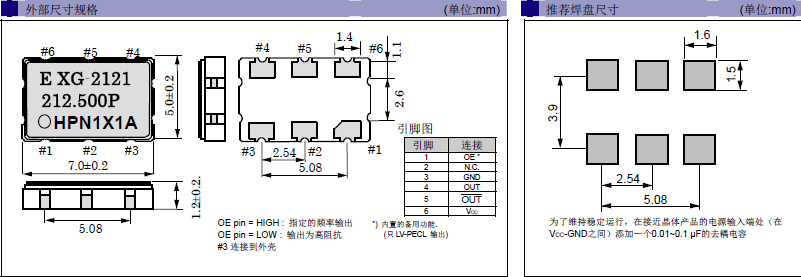

X1M0003110007,XG-2121CAP,爱普生LV-PECL贴片晶振,低损耗6G晶振，尺寸图

X1M0003110007,XG-2121CAP,爱普生LV-PECL贴片晶振,低损耗6G晶振

差分晶振常见的尺寸是2520晶振，3225晶振，5032晶振，7050晶振三种封装尺寸。文中所列举的是爱普生7050体积的部分差分晶振编码。均为较高的频率点，为LV-PECL晶振输出方式，电源电压范围2.5V/3.3V，振荡启动时间在电源电压最低时，所需时间为0秒。爱普生的差分晶振具有性能强，精密稳定，低电压的特征，普遍用于对于高速网络要求的应用。

石英晶体振荡器	品牌	型号	频率	尺寸	输出方式	电源电压
X1M0003110002	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110003	EPSON晶振	XG-2121CA	133.330000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110004	EPSON晶振	XG-2121CA	150.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110005	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110006	EPSON晶振	XG-2121CA	212.500000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110007	EPSON晶振	XG-2121CA	133.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110008	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110009	EPSON晶振	XG-2121CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110010	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110011	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110012	EPSON晶振	XG-2121CA	250.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110013	EPSON晶振	XG-2121CA	500.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110014	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110015	EPSON晶振	XG-2121CA	106.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110016	EPSON晶振	XG-2121CA	127.500000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110017	EPSON晶振	XG-2121CA	136.718750 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110018	EPSON晶振	XG-2121CA	98.304000 MHz	贴片晶振	LV-PECL	2.375 to 2.625 V
X1M0003110020	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110021	EPSON晶振	XG-2121CA	625.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110022	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110023	EPSON晶振	XG-2121CA	322.265625 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110024	EPSON晶振	XG-2121CA	161.132800 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110025	EPSON晶振	XG-2121CA	200.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110026	EPSON晶振	XG-2121CA	135.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110027	EPSON晶振	XG-2121CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110028	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110029	EPSON晶振	XG-2121CA	125.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110030	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110031	EPSON晶振	XG-2121CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110032	EPSON晶振	XG-2121CA	250.000000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
X1M0003110033	EPSON晶振	XG-2121CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	LV-PECL	2.375 to 2.625 V
