爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振
频率：100 MHz - 700 MHz

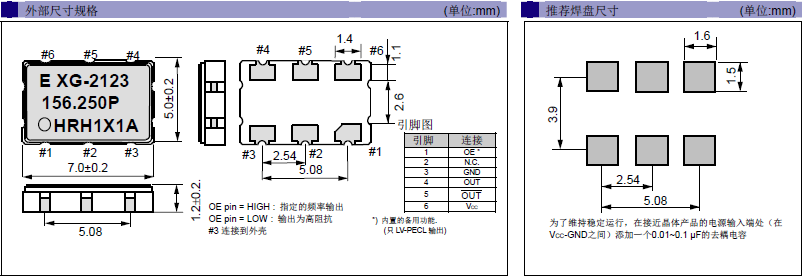

尺寸：7.0 × 5.0 × 1.2 mm
相关产品说明下载PDF资料
爱普生株式会社EPSON晶振,爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶振, 晶振,石英晶振,有源晶振,压控振荡器, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）。1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业。爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振
日本精工爱普生有源晶振接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】 爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生晶振(中国)有限公司共同投资成立的有限责任公司(外商合资)。
爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS晶振 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..
晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
100 - 700 MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.5 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
P: 0℃ to +70℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
R: -5℃ to +85℃ |
|
||
|
S: -20℃ to +70℃ |
|||
|
频率稳定度 |
f_tol |
H: ±100 × 10-6 |
|
|
功耗 |
ICC |
60 mA Max. |
OE=Vcc, L_ECL=50 ? or L_LVDS=100 |
|
待机电流 |
I_std |
2 mA Max. |
OE=GND |
|
占空比 |
SYM |
45 % to 55 % |
在输出交叉点 |
|
输出电压 |
VOH |
VCC-1.55V Max. |
|
|
VOL |
0.8V Max. |
||
|
输出负载条件 |
L_ECL |
50 欧姆 Max. |
终止于 VCC -2.0 V |
|
输入电压 |
VIH |
70% VCC Min. |
OE 终端 |
|
VIL |
30 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
400ps Max. |
20 % ~ 80 % (VOH-VOL). |
|
振荡启动时间 |
t_str |
10 ms Max. |
在电源电压最低时，所需时间为0 秒 |
|
频率老化 |
f_aging |
±100 × 10-6 / year Max. |
最高工作温度，5 年，VCC=2.5 V, 3.3 V |
| X1M0003010002 | XG-2102CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010003 | XG-2102CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010004 | XG-2102CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010006 | XG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-100 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010007 | XG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-50 ppm | ≤ 60.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |
| X1M0003010008 | XG-2102CA | 150.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010009 | XG-2102CA | 150.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-100 ppm | ≤ 60.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |
| X1M0003010010 | XG-2102CA | 150.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-100 ppm | ≤ 60.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |
| X1M0003010011 | XG-2102CA | 100.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010012 | XG-2102CA | 133.330000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010013 | XG-2102CA | 150.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010014 | XG-2102CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010015 | XG-2102CA | 212.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010016 | XG-2102CA | 156.250000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | 0 to 70 °C | +/-50 ppm | ≤ 60.0 mA | Included in Frequency tolerance 10 years | 45 to 55 % |
| X1M0003010017 | XG-2102CA | 133.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010019 | XG-2102CA | 125.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010020 | XG-2102CA | 312.500000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010021 | XG-2102CA | 106.250000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010022 | XG-2102CA | 250.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
| X1M0003010023 | XG-2102CA | 200.000000 MHz | 7.00 x 5.00 x 1.20 mm | LV-PECL | -5 to 85 °C | +/-50 ppm | ≤ 60.0 mA | +/-10ppm | 45 to 55 % |
存储事项，爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。
（1）柱面式产品和DIP产品
型号 焊接条件
[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C
[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD产品回流焊接条件（实例）
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客。
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动。
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动，为地区的环保做贡献。
将环保活动的信息向公司内外公开，积极努力的与地区社会及相关人员建立信赖关系，为社会的发展做出贡献。
通过此方针的公文化，在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时，也向公司外部公开。爱普生晶振,声表面波振荡器,XG-2123CA P晶振,耐环境特性晶振
爱普生有源MHZ系列晶振规格表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
TCO-7085
10.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
25.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
27.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
4.500000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
4.096000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
60.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
12.800000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
19.440000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
13.560000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
35.328000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
62.500000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
20.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
1.544000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
2.048000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
66.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
25.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
-10 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
25.001400 MHz
7.00 x 5.00 x 1.80 mm
CMOS
-10 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
50.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
-10 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
10.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
15.360000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
-20 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
16.384000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
25.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
TCO-7085
50.000000 MHz
7.00 x 5.00 x 1.80 mm
CMOS
0 to 70 °C
+/-25 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
