IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
频率:0.750 - 250 MHz

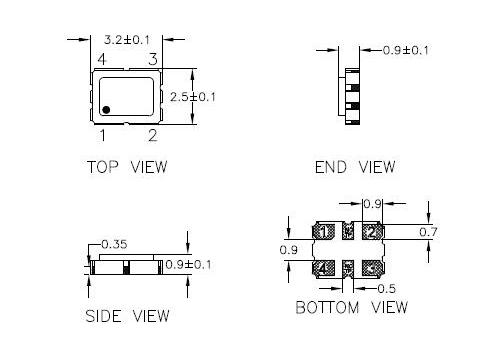

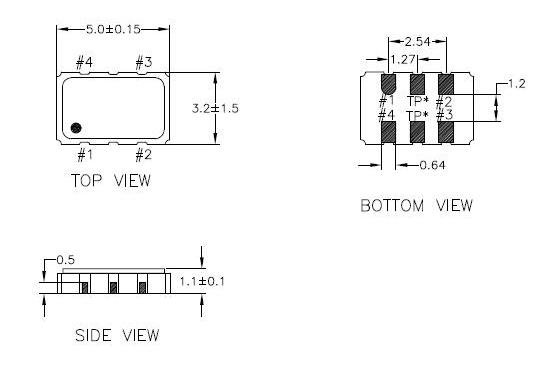

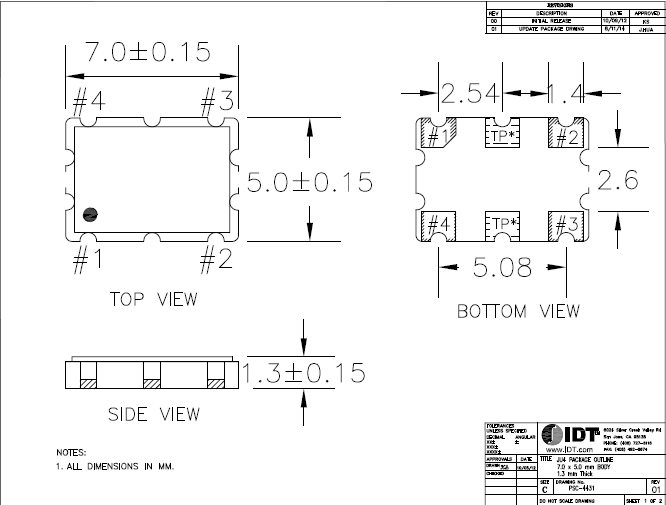

尺寸:3.2*2.5*1.0mm,5.0*3.2*1.2mm,7.0*5.0*1.3mm
5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
Integrated Device Technology, Inc.(以下简称IDT晶振集团),成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,总部位于加州圣何塞市主要开发优化客户应用的系统级解决方案.
IDT晶振集团在RF、高性能定时、存储接口、实时互联、光互联、无线电源及智能传感器方面的市场导向型产品,是该公司一系列广泛的通信、计算、消费、汽车和工业领域混合信号完整解决方案的一部分.IDT的设计、生产、销售场所和经销合作伙伴遍及全世界,主要生产晶振,石英晶振,有源晶振,压控振荡器,(PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等元器件.IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振,贴片5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
型号
XLH晶振 (OSC有源晶振)
输出频率范围
0.750 - 250 MHz
电源电压范围
2.5 to 3.3V
电源电压(Vcc)
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)
待机时电流
-
输出电压
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
输出负载
10kΩ//10pF
频率稳定度
常温偏差
±1.5×10-6 max.(After 2 reflows)
温度特性
±1.0×10-6,±2.5×10-6 max./-30?+85℃
电源电压特性
±0.2×10-6 max.(VCC ±5%)
负载变化特性
±0.2×10-6 max.(10kΩ//10pF±10%)
长期变化
±1.0×10-6 max./year
频率控制
控制灵敏度
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
频率控制极性
正极性
|
石英晶振中晶体振荡器和实时时钟模块;IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
美国进口IDT 晶振集团是电子元件行业协会 (ECIA) 的正式成员,电子元件行业协会是电子元器件制造商及其供应商授权分销合作伙伴和独立现场销售代表组成的非营利性行业协会.此协会的宗旨是促进和改善电子元器件授权销售的商业环境.IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
IDT晶振集团开发了能够与处理器,存储器等数字系统,其他半导体以及物理世界连接的半导体解决方案.IDT认为作为一名行业领导者努力解决我们环境所面临的挑战以及社会需求是我们义不容辞的责任.IDT晶振作为较为出色的国际企业,致力于研发生产销售晶振,石英晶振,有源晶振,压控振荡器,温补晶振,石英晶体振荡器等水晶元件.不断提高生产技术以及开发更多高精密石英晶体元器件.IDT 的集成电路被全球的通信、计算和消费产业广泛采用,在全球各地设有研发生产以及运营销售基地.IDT晶振,贴片晶振,XLH晶振,HCMOS石英振荡子,OSC有源晶振
服务热线:0755-27872782 13824306246
贸易通:泰河科技
在线客服:794113422 泰河微信号:taiheth794113422 公众号:taihekj
泰河邮箱:taiheth@163.com
泰河地址:广东深圳市宝安区40区33号工业城6楼
