高精度6G信号塔晶振,IDT有源六脚晶振,XLH536125.000JS4I石英晶振

频率：125MHz

尺寸：5.0*3.2*1.2mm

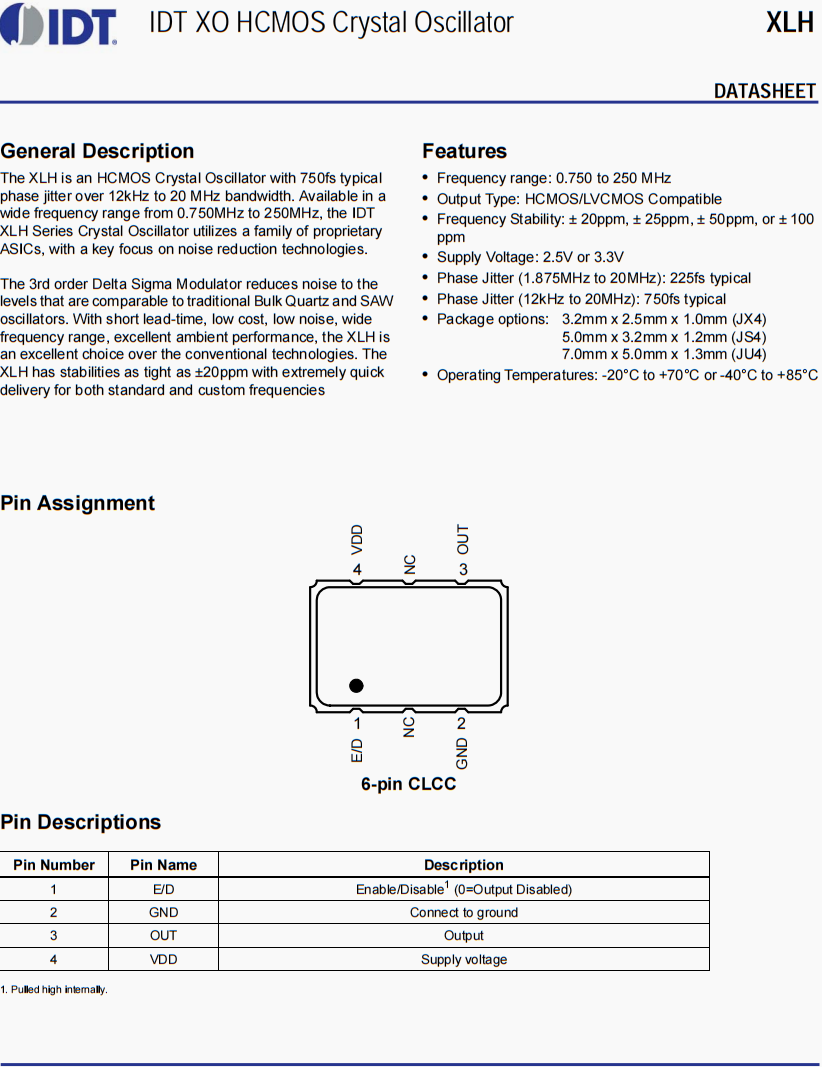

高精度6G信号塔晶振,IDT有源六脚晶振,XLH536125.000JS4I石英晶振，欧美进口IDT晶振，高品质晶振，6G信号塔晶振，有源晶振，贴片晶振，六脚晶振，石英晶振，贴片晶振，5032晶振，小体积晶振，高精度晶振，频率范围:0.750至250 MHz，输出类型:HCMOS/LVCMOS兼容，频率稳定性:±20ppm，±25ppm，±50ppm，或±100 ppm，电源电压:2.5V或3.3V，相位抖动(1.875MHz至20MHz): 225fs典型，相位抖动(12kHz至20MHz): 750fs典型，封装选项:3.2mm × 2.5mm × 1.0mm (JX4)，5.0mm × 3.2mm × 1.2mm (JS4)，7.0mm × 5.0mm × 1.3mm (JU4)，工作温度:-20°C至+70°C或-40°C至+85°C

咨询热线：0755-27872782

相关产品说明下载PDF资料

TH-1 890

高精度6G信号塔晶振,IDT有源六脚晶振,XLH536125.000JS4I石英晶振，欧美进口IDT晶振，高品质晶振，6G信号塔晶振，有源晶振，贴片晶振，六脚晶振，石英晶振，贴片晶振，5032晶振，小体积晶振，高精度晶振，频率范围:0.750至250 MHz，输出类型:HCMOS/LVCMOS兼容，频率稳定性:±20ppm，±25ppm，±50ppm，或±100 ppm，电源电压:2.5V或3.3V，相位抖动(1.875MHz至20MHz): 225fs典型，相位抖动(12kHz至20MHz): 750fs典型，封装选项:3.2mm × 2.5mm × 1.0mm (JX4)，5.0mm × 3.2mm × 1.2mm (JS4)，7.0mm × 5.0mm × 1.3mm (JU4)，工作温度:-20°C至+70°C或-40°C至+85°C

TH-2 890

高精度6G信号塔晶振,IDT有源六脚晶振,XLH536125.000JS4I石英晶振

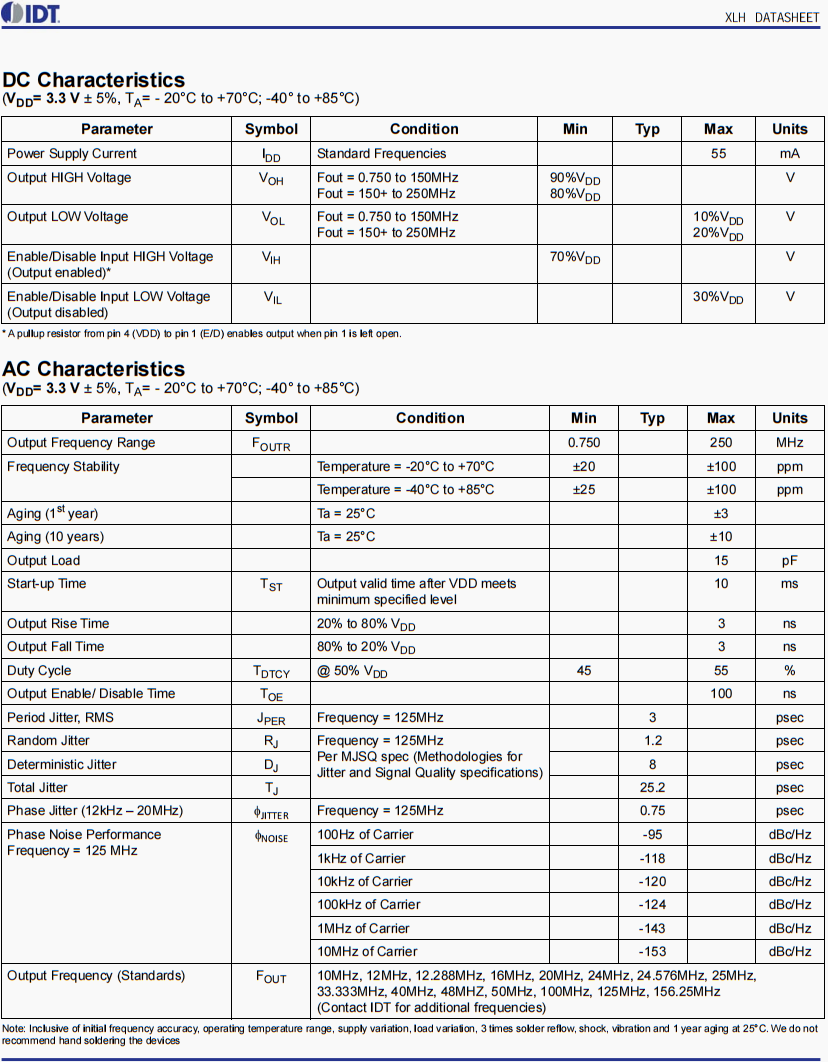

型号		XLH晶振 (OSC有源晶振)
输出频率范围		0.750 - 250 MHz
电源电压范围		2.5 to 3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6 max./-30?+85℃
		±1.0×10-6,±2.5×10-6 max./-40?+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	±3.0×10-6±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V
		±3.0×10-6±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V
	频率控制极性	正极性

高精度6G信号塔晶振,IDT有源六脚晶振,XLH536125.000JS4I石英晶振

原厂代码	生产商品牌	型号	类型	频率	输出	电压	频率稳定度	工作温度
XLH536025.000JS4I8	IDT晶振	XLH	XO (Standard)	25MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XUH736156.250JU4I	IDT晶振	XUH	XO (Standard)	156.25MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XUH536156.250JS4I	IDT晶振	XUH	XO (Standard)	156.25MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH336125.000JX4I	IDT晶振	XLH	XO (Standard)	125MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH336156.250JX4I	IDT晶振	XLH	XO (Standard)	156.25MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536050.000JS4I8	IDT晶振	XLH	XO (Standard)	50MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536020.000JS4I8	IDT晶振	XLH	XO (Standard)	20MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536024.000JS4I8	IDT晶振	XLH	XO (Standard)	24MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536040.000JS4I8	IDT晶振	XLH	XO (Standard)	40MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536048.000JS4I8	IDT晶振	XLH	XO (Standard)	48MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536125.000JS4I8	IDT晶振	XLH	XO (Standard)	125MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536040.000JS4I	IDT晶振	XLH	XO (Standard)	40MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536025.000JS4I	IDT晶振	XLH	XO (Standard)	25MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536050.000JS4I	IDT晶振	XLH	XO (Standard)	50MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536048.000JS4I	IDT晶振	XLH	XO (Standard)	48MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536024.000JS4I	IDT晶振	XLH	XO (Standard)	24MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536020.000JS4I	IDT晶振	XLH	XO (Standard)	20MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536100.000JS4I	IDT晶振	XLH	XO (Standard)	100MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLH536125.000JS4I	IDT晶振	XLH	XO (Standard)	125MHz	HCMOS	3.3V	±25ppm	-40°C ~ 85°C
XLL735080.000000I	IDT晶振	XLL	XO (Standard)	80MHz	LVDS	3.3V	±50ppm	-40°C ~ 85°C
XLL526155.520000I	IDT晶振	XLL	XO (Standard)	155.52MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
XLP736698.812300X	IDT晶振	XLP™	XO (Standard)	698.8123MHz	LVPECL	3.3V	±25ppm	-20°C ~ 70°C
XLL726371.428571I	IDT晶振	XLL	XO (Standard)	371.428571MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
XLL726238.000000I	IDT晶振	XLL	XO (Standard)	238MHz	LVDS	2.5V	±25ppm	-40°C ~ 85°C
M906-01-187.5000T	IDT晶振	M906-01	VCSO (SAW)	187.5MHz	LVPECL	3.3V	-	0°C ~ 70°C
M908-01-156.2500T	IDT晶振	M908-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01-187.5000	IDT晶振	M906-01	VCSO (SAW)	187.5MHz	LVPECL	3.3V	-	0°C ~ 70°C
M908-01-156.2500	IDT晶振	M908-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
M692SDM-R04	IDT晶振	M692SDM	VCSO (SAW)	1.748793733GHz	-	5V	±300ppm	10°C ~ 85°C
M675S02-AV	IDT晶振	M675S02	VCSO (SAW)	698.8123MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AVT	IDT晶振	M675S02	VCSO (SAW)	698.8123MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AA	IDT晶振	M675S02	VCSO (SAW)	622.08MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AAT	IDT晶振	M675S02	VCSO (SAW)	622.08MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AH	IDT晶振	M675S02	VCSO (SAW)	669.3266MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AHT	IDT晶振	M675S02	VCSO (SAW)	669.3266MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-CB	IDT晶振	M675S02	VCSO (SAW)	-	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-CBT	IDT晶振	M675S02	VCSO (SAW)	-	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-AT	IDT晶振	M675S02	VCSO (SAW)	699.5175MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M675S02-ATT	IDT晶振	M675S02	VCSO (SAW)	699.5175MHz	LVPECL	3.3V	±120ppm	-40°C ~ 85°C
M690SDM-R01	IDT晶振	M690SDM	VCSO (SAW)	1.747623GHz	-	5V	±300ppm	10°C ~ 85°C
M690SDM-R02	IDT晶振	M690SDM	VCSO (SAW)	1.747030837GHz	-	5V	±300ppm	10°C ~ 85°C
M690SDM-R03	IDT晶振	M690SDM	VCSO (SAW)	1.748366885GHz	-	5V	±300ppm	10°C ~ 85°C
M690SDM-R04	IDT晶振	M690SDM	VCSO (SAW)	1.748793733GHz	-	5V	±300ppm	10°C ~ 85°C
M692SDM-R01	IDT晶振	M692SDM	VCSO (SAW)	1.747623GHz	-	5V	±300ppm	10°C ~ 85°C
M692SDM-R02	IDT晶振	M692SDM	VCSO (SAW)	1.747030837GHz	-	5V	±300ppm	10°C ~ 85°C
M692SDM-R03	IDT晶振	M692SDM	VCSO (SAW)	1.748366885GHz	-	5V	±300ppm	10°C ~ 85°C
M902-01-187.5000	IDT晶振	M902-1	VCSO (SAW)	187.5MHz	LVPECL	3.3V	-	0°C ~ 70°C
M902-01-187.5000T	IDT晶振	M902-1	VCSO (SAW)	187.5MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01-125.0000	IDT晶振	M906-01	VCSO (SAW)	125MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01-125.0000T	IDT晶振	M906-01	VCSO (SAW)	125MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01-156.2500	IDT晶振	M906-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01-156.2500T	IDT晶振	M906-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01I156.2500	IDT晶振	M906-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
M906-01I156.2500T	IDT晶振	M906-01	VCSO (SAW)	156.25MHz	LVPECL	3.3V	-	0°C ~ 70°C
XLL736312.300000X	IDT晶振	XLL	XO (Standard)	312.3MHz	LVDS	3.3V	±25ppm	-20°C ~ 70°C
