IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器

频率:0.750 - 1350 MHz

尺寸:5.0x3.2x1.2mm,7.0x5.0x1.3mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.


咨询热线:0755-27872782

IDT-1     FemtoClock NG 5 x 7 mm 器件是石英晶体振荡器 (<0.5 ps RMS),可提供频率在 15.48MHz 至 1300MHz 之间的 LVPECL、LVDS 和 LVCMOS 时钟. 该器件使用 IDT' 的第四代分数阶反馈 PLL 技术并在封装中融合了晶体. 每个器件都含有一组最多四个用户定义的频率,这些频率由工厂进行预编程. 可通过额外的 I2C 编程接口访问内部 PLL 寄存器,从而重新配置输出频率. VCXO (压控晶体振荡器)器件还可对 ±7.5 至 ±757.5 ppm 的绝对牵引范围 (APR) 进行配置. 这些器件可兼容标准的 6 引脚 5 x 7 mm 陶瓷封装,并具有用于输出频率编程的 4 引脚接口的额外优势,是传统石英晶振晶体,时钟振荡器、SO、VCXO 和 VCSO 的理想替代产品. 这些时钟振荡器,晶体振荡器,有源晶振可与精度为 ±20、±50 或 ±100 ppm 的集成晶体一起订购.IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器TH-1 890

      IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器,7050mm,5032mm贴片晶振系列,其产品晶体晶片采用了真空退火技术:高真空退火处理是消除在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,通过合理的真空退火技术可提高产品的主要参数的稳定性,提高产品的年老化特性。

      智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,SMD晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器TH-2 890

型号

XLP晶振 (差分晶振)

输出频率范围

0.750 - 1350 MHz

电源电压范围

2.5 to 3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6 max./-30?+85
±1.0×10-6,±2.5×10-6 max./-40
?+85Option

电源电压特性

±0.2×10-6 max.VCC ±5%

负载变化特性

±0.2×10-6 max.10kΩ//10pF±10%

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

TH-3 890

XLP 5032 LVPECL

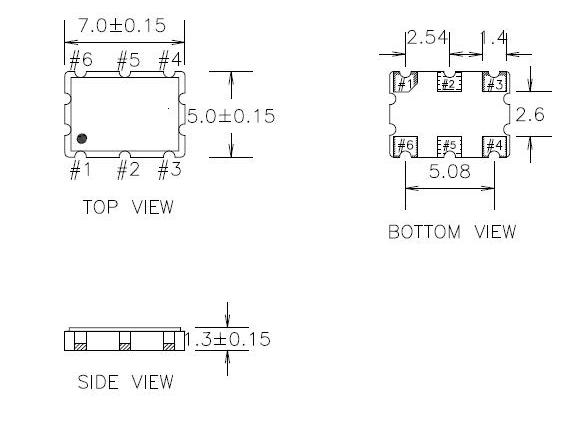

XLP 7050 LVPECLTH-4 890

     石英晶振中晶体静电,IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器

     过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

     在设计时

     机械振动的影响

      当石英晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器

       PCB设计指导

     (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

       (2) 在设计时请参考相应的推荐封装。

       (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

       (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器TH-5 890

   美国进口IDT晶振采用系统的方法来解决其产品的环境影响,IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器

   开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振

   采用对环境尽可能健康的生产工艺

   在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料

   为开发高效的、对环境影响最小的运输系统而工作

   无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准

   确保业务合作伙伴对环境问题同等关注

   从事并参与环境领域的研究和开发活动

   以公开和客观的方式提供有关其环境影响的信息

   IDT 晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

   集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.IDT晶振,贴片晶振,XLP晶振,LVPECL贴片有源振荡器TH-6 890
