泰艺晶振,XS晶振,XSCEECNANF晶振

频率：8MHZ~54MHZ

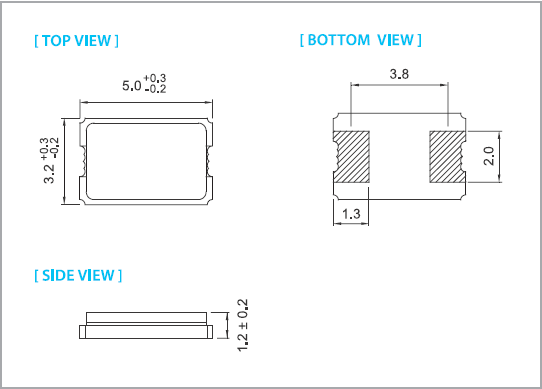

尺寸：5.0*3.2*1.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

随着电子科技的发展,随着人民对电子产品的要求提高,从最初以插件型晶振,现在以基本转向贴片晶振生产与应用,石英晶体谐振器常用体积应用到电子消费类,以及家用电器,电子玩具等,晶振常用体积有以下几种比较常用HC49/S,HC49/SMD,5×7mm,5×3.2mm,3.2×2.5mm体积大小的石英晶体谐振器的行业标准,这些基本是通用体积,产品采用正常的接缝密封可靠的方法.这是可能的,从低频率的8MHz的频带,在很宽的频率范围内,以高频率的晶体.无论各种无线通信设备和控制设备,如移动通信应用,工业和消费,电子游戏玩具产品,我们将会按最严格的标准来满足市场发展及需求.

泰艺晶振电子立基台湾，在美国与中国大陆均设有生产据点，营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地，客户使用石英晶体振荡器，有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业。泰艺晶振电子多年来致力于研发创新，部分核心技术是台湾业界的领先者，近年来陆续取得石英相关制造技术专利；未来将持续加强开发，以成为全球石英晶振频控元件领导者之目标迈进。

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度，健全的供应链管理掌握原材物料的来源，满足客户对石英频率元件的需求。

TH-2 890

TAITIEN晶振规格	单位	XS晶振频率范围	石英晶振基本条件
标准频率	f_nom	8MHZ~54MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	300μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

XS 5032

TH-4 890 帝国科技供应石英晶振:49/US,49/SSMD,5032mm.6035mm.4025mm.3225mm.柱晶等频率从3.579545MHZ----75MHZ，其中基频AT切范围从3.579545MHZ----27MHZ, 基频BT切范围从24MHZ----40MHZ, 频率频差范围:+/-10PPM--+/-50PPM,负载电容:12---50PF或串联, 激励功率:0.1---2M,温度范围:-20-----70,电阻:30OHM.

产品被广泛应用于电话终端机,程控交换机, 移动电话, 无线电话,传呼机, 传真机,无线通信,微波通信, 打印机,调制解调器,扫描仪.于录像机,. 摄像机,VCD,DVD,CD,数字像机和数字收音机等.家用电器如电冰箱,微波炉, 电饭锅,洗衣机,空调,机顶盒等.电子游戏机,对讲机,遥控器.汽车导航,功能控制, 电子地图,电子定位仪和汽车音响系统.计算机（主板,显卡,显示器,硬盘）及其周边设备（鼠标,键盘,U盘,读卡器,摄像头,）,手机通讯,车载GPS,蓝牙无线传输等高精度电子领域

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。
晶体振荡器和实时时钟模块

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。
