IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器

频率：0.016 - 1500 MHz/0.75 - 1350 MHz

尺寸：5 x 3.2 mm, 7 x 5 mm/3.2 x 2.5 mm, 5 x 3.2 mm, 7 x 5 mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

IDT晶振集团提供石英晶体振荡器 (XO) 和 FemtoClock® NG 可编程振荡器,能满足几乎任何应用的需求. XL 和 XU 晶体振荡器产品系列是高性能、低抖动时钟源,具有低至 300 fs 的典型 RMS 相位抖动,并可提供多种频率、性能级别、输出类型、稳定性、输入电压、封装、引脚配置和温度等级. 对于寻求在标准振荡器封装中提供高性能和无可比拟的灵活性的时钟源的高级系统设计者而言,FemtoClock NG 器件是他们的理想选择.IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器

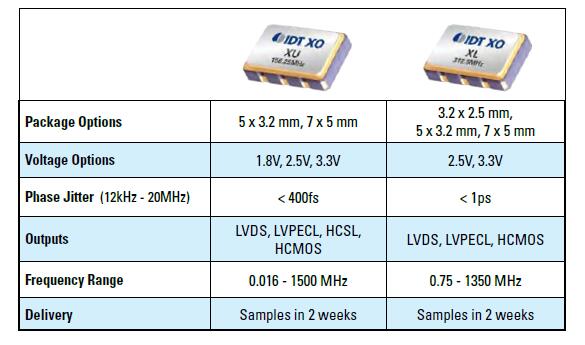

XL 和 XU 高性能晶体振荡器系列

IDT晶振集团的 XL 和 XU 晶体振荡器,有源晶振可提供 HCMOS、LVPECL、LVDS 和 HCSL 输出. XU 和 XL 系列分别拥有 300 fs 和 750 fs（典型值） RMS 相位抖动 (12 kHz – 20 MHz)（分别）. 提供 ± 20 ppm、± 25 ppm、± 50 ppm 或 ± 100 ppm 的频率稳定性选项,以及 16 kHz 至 1.5 GHz 的自定义频率的快速交货期. 这些有源晶振,压控振荡器采用行业标准封装（3.2 x 2.5 mm、5 x 3.2 mm、7 x 5 mm）和引脚. IDT 的 XU 和 XL 系列所能提供的性能、价格和交付均可满足您的设计要求. 相关应用包括：网络、通信、数据 I/O、存储和服务器.IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器 TH-1 890

IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器，XL 和 XU 高性能晶体振荡器系列

项目	符号	规格说明	条件
输出频率范围	f₀	0.016 - 1500 MHz/0.75 - 1350 MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8V- 3.3V/2.5V-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.smdcrystal.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

XUXL

TH-4 890

石英晶振中晶振使用注意事项；IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

石英晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射；IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）

卤化合物

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器 TH-5 890

美国进口IDT 晶振

IDT 晶振集团采用系统的方法来解决其产品的环境影响；IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器

开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振

采用对环境尽可能健康的生产工艺

在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料

为开发高效的、对环境影响最小的运输系统而工作

无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准

确保业务合作伙伴对环境问题同等关注

从事并参与环境领域的研究和开发活动

以公开和客观的方式提供有关其环境影响的信息；IDT晶振,贴片晶振,XU晶振,XL晶振,普通石英晶体振荡器 TH-6 890
