泰艺晶振,XY晶振,XYIGGLNANF晶振

频率：12MHZ~54MHZ

尺寸：2.5*2.0*0.45mm

高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰艺晶振,XY晶振,XYIGGLNANF晶振；

这款晶振为2520贴片晶振，厚度仅为0.45MM小于0.5MM，精准度PPM最高可达到+-10PPM，可以说是一款高精度石英晶振，常用频率频点有16MHZ，24MHZ，26MHZ，40MHZ，这几个常用频率频点对应的原厂编码为：XYIGGLNANF-16.000000，XYCBBCNANF-16.000000；XYFEECNANF-24.000000；XYCBBCNANF-26.000000，XYAEECNANF-26.000000，XYLEECNANF-26.000000，XYAEEJNANF-26.000000；XYAEECNANF-40.000000，XYAEEJNANF-40.000000，XYAEELNANF-40.000000，XYLEECNANF-40.000000。

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求. TH-2 890

TAITIEN晶振规格	单位	XY晶振频率范围	石英晶振基本条件
标准频率	f_nom	12MHZ~54MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1× 10-6~±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

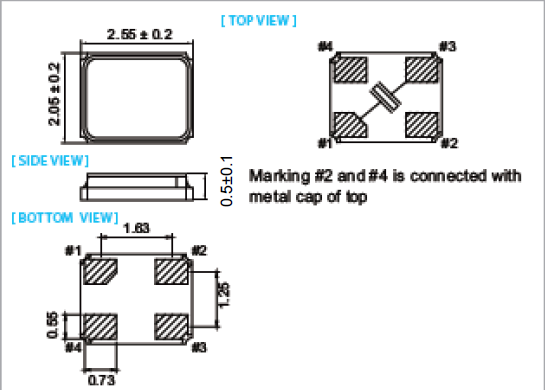

XY 2520

TH-4 890 品质见证辉煌,压电石英晶体生产车间,拥有正规的高级净化无尘车间,一流的晶振生产线,每条生产钱采用全自动化生产设备,以及高技术工程师严格把关.泰河电子所有生产的晶振都必须经过30几道工序才能完成出厂,以下9大项是成品检测的国际标准.
人工培植石英晶体,在经过高压釜人工种植石英晶棒,取出晶棒,首先对晶棒定向,在对晶棒切割,在把切割下来的晶片定向,在对石英晶片的厚度分选,对晶片的粗磨,在对晶片的中磨,在精细磨,对晶片改园,切割磨边,滚筒道边,对晶片腐蚀,在对晶片频率分选,早期晶片频率分选都是靠人工,现在都是投入机器自动分选了,经过这么多道复杂的工序,这样晶片的制作算是全部完成了.我们在来看看对石英晶振的成品生产过程,首先对晶片清洗,在对晶片镀银,上架点胶,在对晶片进行微调,测试,除湿,压封,绝缘,老化,老化完之后在测试,激光印字,包装,在经过这些工序之后,这样就算是一颗完整的石英晶振了.

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

近来由于污染排放总量管制受到应有重视，各种污染减量与管理机制的议题已陆续成为主管机关与企业间执行污染防制的重点，而泰艺晶振电子本身由于受到环保机关污染总量管制，污染物排放量有一定的承诺限值，加上各类相关环保议题的要求，亦订定与规划相关减量目标，全力保护有限的地球资源与环境。有鉴于环保意识抬头，泰艺晶振电子多年来在环保工作上持续努力，期望藉由环境管理、自发且持续的改善，达到改善环境、减少环境冲击的实质目的。本公司泰艺晶振于2002年6月开始推行ISO 14001环境管理系统，持续改善整体环境并有助提高经营绩效，同时强化内外销竞争力与提升公司形象。我们承诺将会持续维护ISO 14001环境管理可能污染环境的因素，善尽社会责任。

泰艺晶振电子秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新，强化现有体质与创新机制以创造更高的客户价值。

面对环境的剧烈变化，泰艺晶振电子坚持塑造一个安心工作的健康职场，创造幸福员工生活，并使用符合环保要求的设备，以及推动许多节能措施，成为一个爱护环境且保护地球的企业。

泰艺晶振电子清楚知道自身对于同仁、环境、社会及合作伙伴们所肩负的责任与义务，相信透过信息公开与揭露CSR报告书，对建立一个平衡与和谐的利害关系人良性互动网络有帮助，更能促进企业健康稳定的成长。 TH-6 890
