百利通亚陶晶振,普通有源晶振,FDSAS6062晶振
频率:62.5MHZ

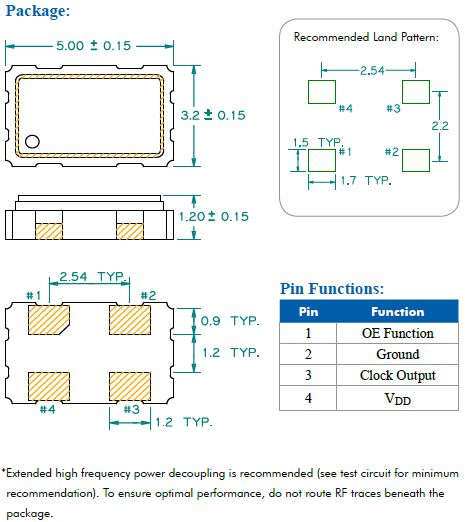

尺寸:5.0×3.2mm
PERICOM百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯.主要生产晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等水晶组件以及二极管、整流桥、晶体管、场效应管等等.还包括电源管理设备,如LED驱动、交直流转换器和控制器,电源开关和线性稳压器和电压参考特殊功能的设备,如USB电源开关、负荷开关、电压主管,和马达控制器.百利通亚陶晶振,石英晶体振荡器,FDSAS2062晶振
百利通亚陶晶振,普通有源晶振,FDSAS6062晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
小尺寸的贴片石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。
项目 |
符号 |
FDSAS6062晶振规格说明 |
条件 |
输出频率范围 |
f0 |
62.5MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.8 V,2.5V,3.3 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
VIL |
20 % VCC Max. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
抗冲击
有源贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口石英晶体振荡器或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏有源晶体,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
PERICOM百利通亚陶晶振环保基本理念:
PERICOM百利通亚陶晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的晶振,石英晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
PERICOM百利通亚陶晶振公司的目标是保证石英晶体元器件继续满足客户要求的同时对环境的影响降到最小,在有源晶振,压控振荡器生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.
承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.
PERICOM百利通亚陶晶振建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.
PERICOM百利通亚陶晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.
实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
