Quartzcom晶振,贴片晶振,SMX-5S晶振,3225航空电子晶振

频率：12 - 67 MHz

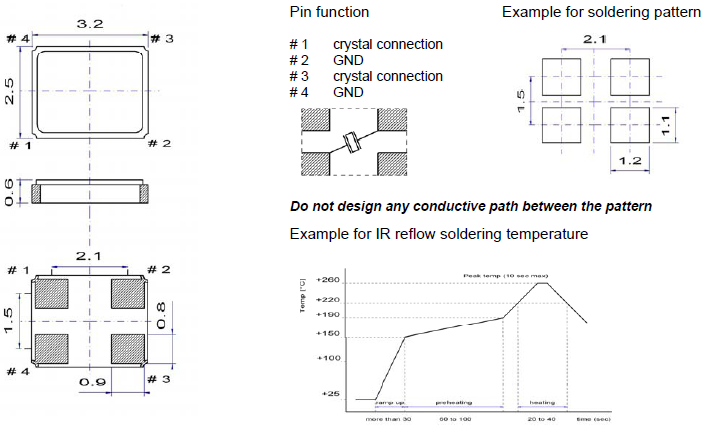

尺寸：3.2 x 2.5 x 0.6 mm

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Quartzcom晶振,贴片晶振,SMX-3S晶振,超低老化宽频5032晶体，Quartzcom恩德进口晶振产品的能力领域如下：扩展频率范围；高频率稳定；低相位噪声和抖动；降低功耗；小包装尺寸；降低成本的能力；持续的质量改进；精密的表面贴装技术（SMT）；石英晶振完全无铅且符合2002/95 / EC RoHS标准 TH-1 890

超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分. TH-2 890

Quartzcom晶振规格	单位	SMX-5S晶振频率范围		石英晶振基本条件
标准频率	f_nom	12 - 67MHZ	标准频率
储存温度	T_stg	-55 - +125 °C	裸存
工作温度	T_use	-20 - +70 °C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±10 × 10-6 ～ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±20 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8 - 32 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年
