Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振

频率：12.000 - 52.000MHz

尺寸：4.0*2.5*0.8mm

4025mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振，作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。

除标准振荡器外，我们还生产TCXO晶振和VC-TCXO晶振。

我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面，为客户提供物有所值的价格和稳定的价格。

您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

你的Quarztechnik团队。Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振 TH-1 890

4025mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振 TH-2 890

Quarztechnik晶振规格	单位	QTC4A晶振频率范围		石英晶振基本条件
标准频率	f_nom	12.000 - 52.000MHz	标准频率
储存温度	T_stg	-55°C to +125°C	裸存
工作温度	T_use	-20°C to +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	10-32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

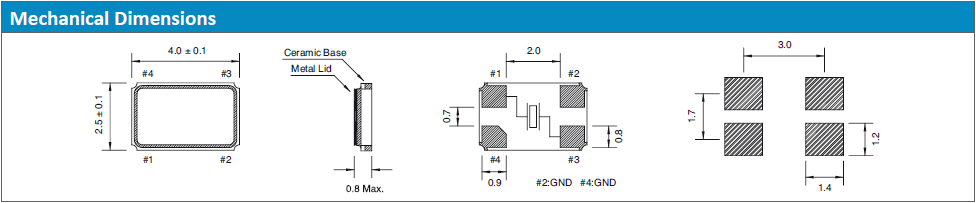

QTC4A 4025

TH-4 890

超声波清洗，Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。Quarztechnik晶振,贴片晶振,QTC4A晶振,德国晶振 TH-6 890
