Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器

频率:8.000 - 160.000MHz

尺寸:5.0*3.2*1.1mm


低频晶振可从8.000MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.


咨询热线:0755-27872782

导航栏

    Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器 作为德国振荡石英晶体和振荡器制造商已有50多年的历史,我们生产各种产品 - 从通道晶体,振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体。

    除标准振荡器外,我们还生产TCXO晶振VC-TCXO晶振

    我们是德国领先的石英晶体制造商之一。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面,为客户提供物有所值的价格和稳定的价格。

    您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

    你的Quarztechnik团队。Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器TH-1 890

    超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

    低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器TH-2 890

Quarztechnik晶振规格

单位

QTC5B晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.000 - 160.000MHz

标准频率

储存温度

T_stg

-55°C to +125°C

裸存

工作温度

T_use

-20°C to +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

10-32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

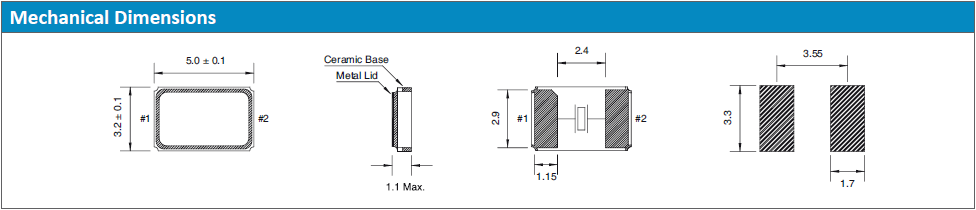

QTC5B 5032 2P

TH-4 890

    晶振使用注意事项,Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器

    使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。

    晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

    所有产品的共同点

    抗冲击

    晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

    辐射

    暴露于辐射环境会导致产品性能受到损害,因此应避免照射。

    化学制剂 / pH值环境

    请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

    粘合剂

    请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。

    (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)Quarztechnik晶振,贴片晶振,QTC5B晶振,石英晶体谐振器TH-6 890
