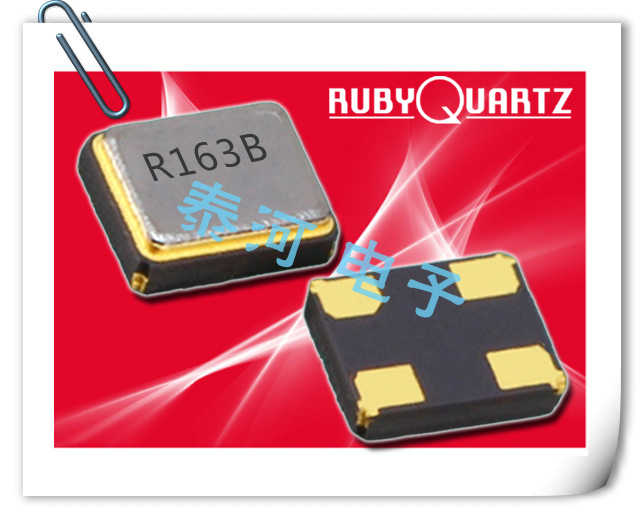

Rubyquartz晶振,贴片晶振,RH100晶振,3225美国晶体谐振器

频率：13-55MHZ

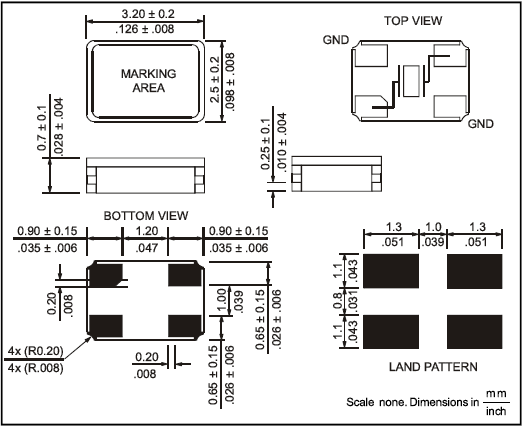

尺寸：3.2*2.5*0.7mm

本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Rubyquartz晶振,贴片晶振,RH100晶振,3225美国晶体谐振器，公司简介，RUBYQUARTZ TECHNOLOGY LLC，Rubyquartz为全球客户提供频率元件行业最成熟，最负盛名的研发团队之一的技术专业知识。规格处于市场需求前沿的产品在迈阿密，佛罗里达州设计。总部。佛罗里达州和中国的制造地点使公司能够满足客户优化总购置成本的需求，同时为所有产品系列提供足够的生产空间。所提供产品的质量是所有Rubyquartz员工和公司管理层关注的重点之一。

Rubyquartz无源晶振通过其直销团队以及独立销售代表和分销商网络在全球范围内提供产品。客户服务和技术支持由佛罗里达州迈阿密提供。总部。广泛的产品系列旨在满足电信，无线，工业，医疗，计算机，消费者和电子行业许多其他领域的客户的需求。Rubyquartz不仅提供其标准产品的产品，而且随时准备开发特殊产品，以满足最复杂的客户需求。

应用：数字音频广播，数字视频广播，千兆以太网，测光，光传输，同步，无线基础设施，Rubyquartz晶振,贴片晶振,RH100晶振,3225美国晶体谐振器 TH-1 890

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.......

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于音叉晶体振荡子，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。Rubyquartz晶振,贴片晶振,RH100晶振,3225美国晶体谐振器
TH-2 890

Rubyquartz晶振规格	单位	RH100晶振频率范围		石英晶振基本条件
标准频率	f_nom	13-55MHZ	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	-10°C - +60°C	标准温度
激励功率	DL	500μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准), (±10 × 10-6 ～ ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/25°C	超出标准的规格请联系我们.
负载电容	CL	9-32 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年
