Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振

频率:32.768KHZ

尺寸:6.9*1.4*1.3mm

那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

咨询热线:0755-27872782

导航栏

    Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振 总部位于美国加利福尼亚州奥兰治县,与韩国,中国和台湾的合资伙伴合作成立。Suntsu频率控制公司成立于2002年,由频率控制行业的专业人士设计,并考虑到三个关键原则:

    1.建立涵盖全频谱晶体频率控制设备的产品阵容,从而为客户提供满足频率控制需求的单一来源。

    2.通过设计和制造特定于客户应用的定制组件,鼓励创造力并支持行业创新。

    3.通过按时交付提供高质量的产品来培养长期的客户关系。TH-1 890

    那么贴片晶振产品的点击又是怎么回事呢?产品的电极对于晶体来讲,主要是,改变频率,往外引出电极,改变阻抗,去掉杂波,贴片晶体的晶片有镀金镀银等区别,各项镀层也会对产品的频率发生一定的改变,因此电极的设计会使晶振的精度产生更高的要求。

    贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振TH-2 890

Suntsu晶振规格

单位

SWS614晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55 to +125°C

裸存

工作温度

T_use

-40°C to +85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:1μW 100μW

频率公差

f_— l

±30 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

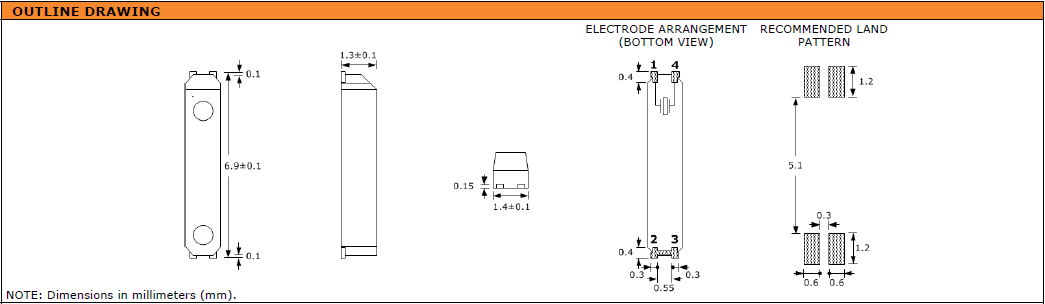

SWS614 7015

TH-4 890

    自动安装时的冲击,Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振

    自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等。

    每个封装类型的注意事项

    (1)陶瓷包装产品与SON产品

    在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

    陶瓷包装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (2)陶瓷封装产品

    在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

    (3)柱面式产品

    产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

    ●安装示例

     (4)DIP 产品

    已变形的引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

    (5)SOJ 产品和SOP 产品

    请勿施加过大压力,以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振TH-5 890

    2003年,我们通过了Det Norske Veritas的ISO 9001:2000美国国家标准认证,并很快获得了财富100强客户及其合同制造商的重要合同,这些合同帮助我们实现了增长。

    在接下来的三年中,我们的产品线迅速增长。我们从专注于超小型晶体和TCXO晶振开始,到提供各种低噪声振荡器和VCXO。2007年,我们进一步扩展了我们的产品线,包括大量高稳定性/低噪声OCXO,以满足基站和军事通信设备应用等需要晶体的最高频率稳定性的需求。

    在2008年,我们将目光投向了精确时间模块,并推出了3款GPS纪律的OCXO。其中之一,打破了工业界的第一个“板上安装的单位”。

    今天,Suntsu能够满足最基本的最严格的频率控制要求。我们的月产能在过去几年中大幅增长,截至2009年,我们每个月可以支持3千3百万个组件。

    我们经过广泛培训的销售人员随时可以帮助您从产品的原型阶段到全面生产。我们非常自豪能够在最短的时间内为您提供最新的信息。我们认识到新兴技术的上市时间的重要性,并开发了内部基础设施以满足您的需求。

    在今天的经济中,科技公司需要灵活的供应商,以支持他们的工程团队及其独特的应用,以优质的产品,有竞争力的价格和可靠的交付。Suntsu致力于成为该供应商。Suntsu晶振,贴片晶振,SWS614晶振,智能手机晶振TH-6 890
