锁相环(pll)用于频率合成。

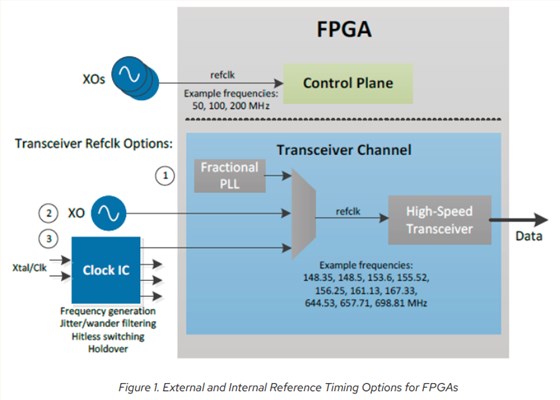

Skyworks晶振这种架构导致了一个简单的问题:为了优化性能和简化设计,基于FPGA的设计应该在什么时候使用内部锁相环,而不是分立振荡器或时钟IC控制平面时序FPGA内部锁相环为包括高速逻辑、数字信号处理和嵌入式存储器在内的功能块提供低倾斜时钟源。内部锁相环也用于产生全局和区域时钟和其他高扇出,低倾斜控制信号。需要外部输入参考时钟来驱动这些内部锁相环。如图1所示,通常使用简单的定频石英晶体振荡器来提供这些参考。开发人员在选择振荡器以提供FPGA控制平面时序时应考虑三个关键标准:
长期可靠性
FPGA通常用于具有长生命周期的应用中,这使得确保所有板级组件的额定长期运行非常重要。振荡器是一个关键问题,因为基于石英晶体的组件在许多电子应用中负责最高的场回报率。晶体容易受到污染问题的影响,这会影响启动和频率随时间和温度的漂移。为了保证长期的可靠性,开发人员应该选择保证长期运行的振荡器。适当的振荡器应保证至少10年的工作寿命,并指定在加速温度下(例如,40摄氏度或更高)的寿命老化
板级抗扰度
FPGA通常在开关电源包围的嘈杂环境中工作。此外,FPGA会产生影响VDD和地平面的噪声。尽量减少这种噪音的成本相对较高,而且无法完全消除。在选择振荡器时,一个重要的考虑因素是电源噪声滤波。具有内部电源电压调节的振荡器提供噪声抑制,通过确保设备在受到系统级噪声时不违反其规定的抖动规格,从而实现更有弹性的操作。
可用性
由于与石英加工、模具组装和包装相关的材料密集型、复杂的制造过程,振荡器可能需要花费大量时间来采购。定制频率振荡器可能需要更长的时间才能获得。选择可用于快速,快速交付的振荡器,无论是在分销商库存还是由供应商快速编程。快速的组件可用性简化了原型设计并实现了更快的设计
收发器时钟
除了可靠性、电源噪声抑制性能和可用性外,开发人员还应该考虑基于FPGA的收发器时钟应用的其他因素。对于高速串行数据通信(例如,10/40/100G以太网,光传输网络[OTN], 3G-SDI, CPRI和PCI Express),参考时钟选择至关重要,因为时钟抖动会对收发器误码率产生不利影响。更复杂的是,多速率应用需要一系列不同的参考频率。如图1所示,硬件设计人员通常有三种收发器参考时钟选项:
内部整数或分数锁相环
高性能FPGA包括内部整数/分数锁相环,可用于收发器时钟。这些锁相环在整数模式下工作时提供最低的抖动。当用于分数时钟合成时,牺牲了一些抖动性能。虽然该解决方案的抖动性能在某些应用中是可以接受的,但分立振荡器和时钟可以提供更低的抖动并更好地优化FPGA收发器性能。
单频振荡器可用于时钟固定速率的应用。对于多速率收发器,串行可编程到宽频率范围的I2C可编程晶体振荡器是一种优越的解决方案。I2C可编程振荡器的一个好处是它们可以与FPGA的整数锁相环结合使用。振荡器可以提供低抖动的分数时钟合成,FPGA的内部锁相环可以提供进一步的整数时钟乘法和低倾斜时钟路由。
时钟发生器/抖动衰减时钟IC
型号 | 描述 | 输出频率 | 相位抖动 |
Si510/11 | 单频低抖动XO | 0.1 – 250 MHz | 0.8 ps |
Si514 | I2C-可编程的低抖动XO | ||
Si530/31 | 单频超低抖动XO | 10 – 1417 MHz | 0.3 ps |
Si570 | I2C-可编程低抖动XO | ||
Si53306 | 通用时钟缓冲区/电平转换器,4个输出 | 1 – 725 MHz | 45 fs |
Si53301 | 通用时钟缓冲区/电平转换器,6个输出 | ||
Si53302 | 通用时钟缓冲区/电平转换器,10个输出 | ||
Si5335 | 任意频率,任意输出时钟发生器,引脚控制 | 1 – 350 MHz | 1 ps |
Si5338 | 任意频率,任意输出时钟发生器, I2C 控制 | 0.160 – 710 MHz | |
Si5317 | 抖动更清晰,引脚控制 | 1 – 710 MHz | 0.3 ps |
Si5326 | 任意频率的抖动衰减时钟, I2C/SPI 控制 | 0.002 – 1417 MHz | |
Si5328 | 10/40/100G 同步以太网时钟, I2C/SPI | 0.008 – 808 MHz |
结论
最终,由硬件工程师为其基于FPGA的应用选择正确的内部和外部时钟解决方案组合。现在硬件设计师比以往任何时候都有更广泛的时间选择来优化他们的下一次设计
